表面実装型ヒューズ

21A(小型) SFJシリーズ セルフコントロールプロテクター(SCP)

スマートフォン, ノートPCなどのリチウムイオンバッテリーに適す。

  • 型番
    SFJ-0421A
  • 特長
    • 世界最薄※1 0.58mmの低背化を実現。小型・薄型を必要とする機器に適す。
    • 過充電(過電圧)と過電流からリチウムイオンバッテリーをまもる。
    • 過充電の際、ヒューズエレメントが溶断して回路を遮断すると同時に、ヒーターへの通電も停止する。
    • ヒューズエレメントの直下にヒーターを配置することにより、優れた遮断特性を発揮。
    • 構成材料を見直し、製品全体として鉛フリー※2化を実現。
      ※1リチウムイオンバッテリーの二次保護のための表面実装型ヒューズとして世界最薄（2026年1月5日時点、当社調べ）
      ※2 欧州の有害物質の使用制限であるRoHS指令では鉛含有量1,000ppm以下の状態を鉛フリーと定義しています。

仕様

型番 SFJ-0421A
電池パック直列セル数 1 セル
定格電流 (A) 21
最大定格電圧 (VDC)※1 10
最大遮断電流 (A) 50
動作電圧範囲 (V) 3.8 ～ 4.8
ヒーター抵抗 (Ω) 0.68 ～ 1.00
ヒューズ抵抗 (mΩ) 1.1

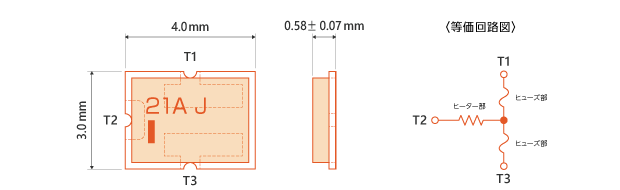

寸法 (mm)※2 4.0 x 3.0 x 0.58 (下図参照）
  • ※1 ヒューズ部で遮断できる電圧の最大値です。ヒーター部の動作電圧ではありませんのでご注意ください。
    UL認証取得：File No.E167588
    TUV認証取得：Certificate No.J9650637
    RoHS指令：適合
  • ※2 公差指示のない値は公称値となります。

<推奨ランド寸法>

推奨寸法であり，実装品質を保証するものではありません。
実際に貴社の設計ガイドラインも踏まえて検証することをお願いいたします。

使用例

スマートフォン, ノートPCなどのリチウムイオンバッテリーに適す。

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
