Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Chip-on-Glass für kleine bis mittelgroße FPDs

Geeignet für die direkte Verbindung von Treiber-ICs, die Flachbildschirme ansteuern, auf dem Substrat. Mit hervorragender Leitfähigkeit und isolierenden Eigenschaften zwischen den Anschlüssen für eine Feinrasterverbindung.

  • Produktname
    PAF300-Serie
  • Merkmale
    • Bei der Partikelanordnungstechnik werden leitfähige Partikel an den Zielpositionen angeordnet und die Partikelimmobilisierungstechnik unterdrückt deren Fluss während der Bindung. Dadurch wird eine stabile Partikelerfassungsleistung mit einer kleinen Partikelanzahl erreicht.
    • Durch die Verringerung der Anzahl leitfähiger Partikel und deren Immobilisierung wird das Kurzschlussrisiko bei Fine-Pitch-Verbindungen verringert.
    • Bei der Verbindung von IC und Panel bietet es eine minimale Verbindungsfläche von 400 µm 2 und einen minimalen Abstand von 5 µm.
    • 1,0 mm Breite verfügbar.

Produktpalette

Struktur

Technische Daten

Produktname PAF300-Serie
Typ ZAHN
Anschlussmaterial I C
LCD-Glassubstrat
Mindestabstand [µm] *1 5
Minimale Anschlussfläche [µm 2] *2 400
Dicke [µm] 16
Leitfähige Partikel Typ Ni-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 3.2
Isolierbeschichtete Partikel ○
Hauptklebebedingungen Temperatur [℃] 130～160
Zeit [sec] 5
Druck [MPa] *3 40～80
  • *1 Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2 Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
    Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

Anwendungsbeispiel

Verbindung von kleinen bis mittelgroßen FPDs und einem IC-Chip.

Technische Daten

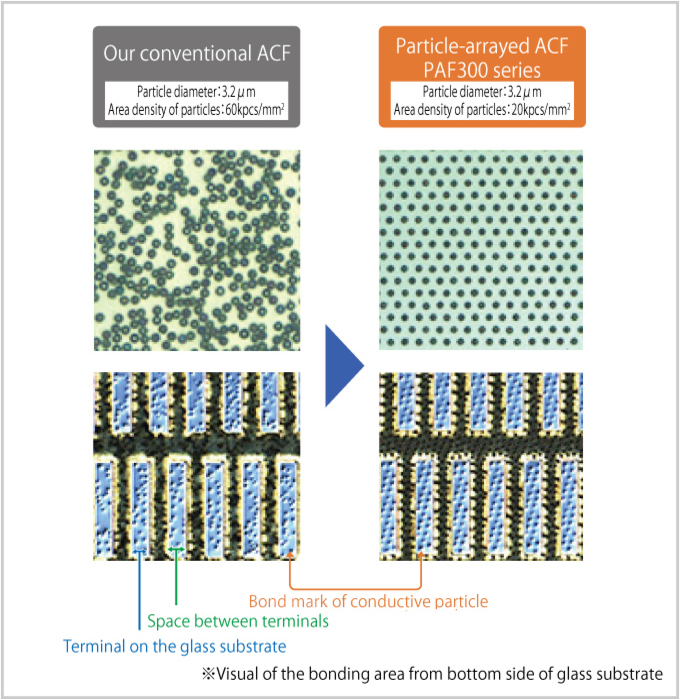

1. Visueller Vergleich während ACF


Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
