Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film auf Glas für große FPDs

Geeignet für die Verbindung von ITO-Glas und COF (FOG).

  • Produktname
    CP10000-Serie
  • Merkmale
    • Einzigartige Klebstoffzusammensetzung mit hervorragender Leistung zum Verkleben von 2- oder 3-lagigen FPCs.
    • Sowohl optimale Leitfähigkeit in vertikaler Richtung als auch vollständige Isolierung in horizontaler Richtung ermöglichen Feinrasterverbindungen durch unsere einzigartige Isolierbeschichtungstechnologie auf leitfähigen Partikeln.

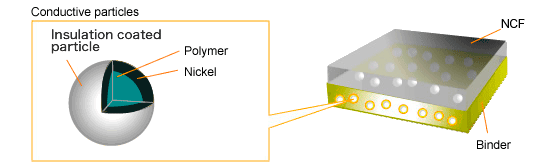

Struktur

Technische Daten

Produktname CP10000-Serie
Typ FOG
Anschlussmaterial COF/FPC
Glassubstrat
Mindestabstand [µm] *1 10～25
Minimale Anschlussfläche [µm 2] *2 5,000～15,000
Dicke [µm] 14～20
Leitfähige Partikel Typ Ni-Beschichtung auf einem Polymerkernpartikel oder Au
Ni-Beschichtung auf Polymerkernpartikeln
Partikeldurchmesser [µmФ] 3～5
Isolierbeschichtete Partikel ○
Hauptklebebedingungen Temperatur [℃] 170～200
Zeit [sec] 4～10
Druck [MPa] *3 3～6
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • ※2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • ※3Druck der Hauptbindung: Der Druck bei der COG-Bindung wird als Gesamtfläche der Unebenheiten beschrieben.
  • 　Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

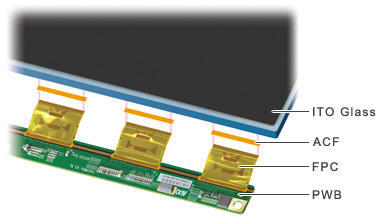

Anwendungsbeispiel

Verbindung von ITO-Glas und FPC für große FPDs.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
