Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film On Board für Automobile

Entspricht dem IATF16949-Standard und ist hauptsächlich für mittelgroße Film-on-Board-Verpackungen (FOB) geeignet.

  • Produktname
    CP881AM-Serie
  • Merkmale
    • Durch die ACF-Verbindung für Flex on Board können im Vergleich zu mechanischen Steckverbindern ein niedrigeres Temperaturprofil und eine Verbindung mit geringer Höhe und feinem Rastermaß erreicht werden.
    • Hervorragende Leitfähigkeitszuverlässigkeit
    • Bleifreie Kompatibilität für Umweltfreundlichkeit.

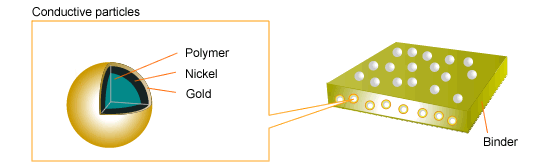

Struktur

Technische Daten

Produktname CP881AM-Serie
Typ FOB/FOF
Anschlussmaterial FPC
PWB
Mindestabstand [µm] *1 100
Minimale Anschlussfläche [µm 2] *2 100,000
Dicke [µm] 35, 45
Leitfähige Partikel Typ Au/Ni-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 10
Isolierbeschichtete Partikel -
Hauptklebebedingungen Temperatur [℃] 180～200
Zeit [sec] 10～15
Druck [MPa] *3 2～4
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • ※3本圧着圧力：COG実装における圧力はバンプ総面積から算出
    FOG、FOB、FOF実装における圧力は圧着面積から算出

Anwendungsbeispiel

Steckverbinder austauschen / Verbindungsstücke löten.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
