Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film On Board für große FPDs

Geeignet für die Verbindung von COF und Eingangsplatinen (FOB) für große FPDs.

  • Produktname
    CP20000-Serie
  • Merkmale
    • Einzigartige Klebstoffzusammensetzung mit hervorragender Leistung zum Verkleben von 2- oder 3-lagigen FPCs.

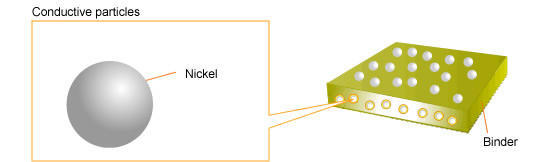

Struktur

Technische Daten

Produktname CP20000-Serie
Typ FOB
Anschlussmaterial COF/FPC
PWB
Mindestabstand [µm] *1 100～200
Minimale Anschlussfläche [µm 2] *2 100,000～150,000
Dicke [µm] 30～40
Leitfähige Partikel Typ Nickelpartikel
oder Au-Plattierung Nickelpartikel
Partikeldurchmesser [µmФ] 3～6
Isolierbeschichtete Partikel -
Hauptklebebedingungen Temperatur [℃] 150～200
Zeit [sec] 4～10
Druck [MPa] *3 2～5
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
  • 　Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

Anwendungsbeispiel

Verbindung von PWB und FPC für große FPDs.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
