Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film auf Glas für Touchpanel

Geeignet für die Verbindung von ITO-Glas und FPC.

  • Produktname
    CP806AM-16AC
  • Merkmale
    • 特殊開発された接着剤成分により2層、3層FPCに優れた接着性を示す。

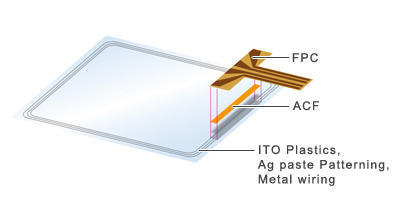

Struktur

Technische Daten

Produktname CP806AM-16AC
Typ FOG
Anschlussmaterial FPC
Glassubstrat
Mindestabstand [µm] *1 50
Minimale Anschlussfläche [µm 2] *2 60,000
Dicke [µm] 16
Leitfähige Partikel Typ Au/Ni-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 10
Isolierbeschichtete Partikel -
Hauptklebebedingungen Temperatur [℃] 170～200
Zeit [sec] 10
Druck [MPa] *3 2～4
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
  • 　Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

Anwendungsbeispiel

Verbindung von ITO-Glas und FPC.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
