異方性導電膜(ACF)

用於中小型FPD的Chip On Glass的異方性導電膜(ACF)

適用於將驅動平板顯示器的驅動IC直接鍵結到基板上。兼具優異的導電性和端子間的絕緣性，適用於細間距互連。

  • 產品名稱
    PAF300系列
  • 特徵
    • 粒子排列技術將導電粒子排列在目標位置，粒子固定技術抑制黏合時粒子的流動，以較少的粒子數提供穩定的粒子捕獲性能。
    • 減少導電粒子的數量並將其固定可降低細間距連接短路的風險。
    • 在IC與面板互連方面，提供400µm2的最小連接面積，以及5µm的最小間距。
    • 寬度為 1.0 毫米。

產品系列

結構

規格

產品名稱 PAF300系列
類型 重心
連接材質 我知道了
液晶玻璃基板
最小間距[µm] *1 5
最小連接面積[µm2] *2 400
厚度[µm] 16
導電粒子 類型 聚合物核顆粒上的鍍鎳
粒徑[µmФ] 3.2
絕緣包覆顆粒 ○
主要黏合條件 溫度[℃] 130～160
時間[秒] 5
壓力[MPa] *3 40～80
  • *1最小空間：相鄰電路之間的空間。
  • *2有關每個產品的最小連接面積的 σ 值控制信息，請單獨與我們聯繫。
  • *3主鍵結壓力：COG鍵結時的壓力以凸塊總面積表示。
    FOG、FOB 和 FOF 黏合處的壓力被描述為黏合面積。

應用範例

中小型FPD與IC晶片的互連。

科技數據

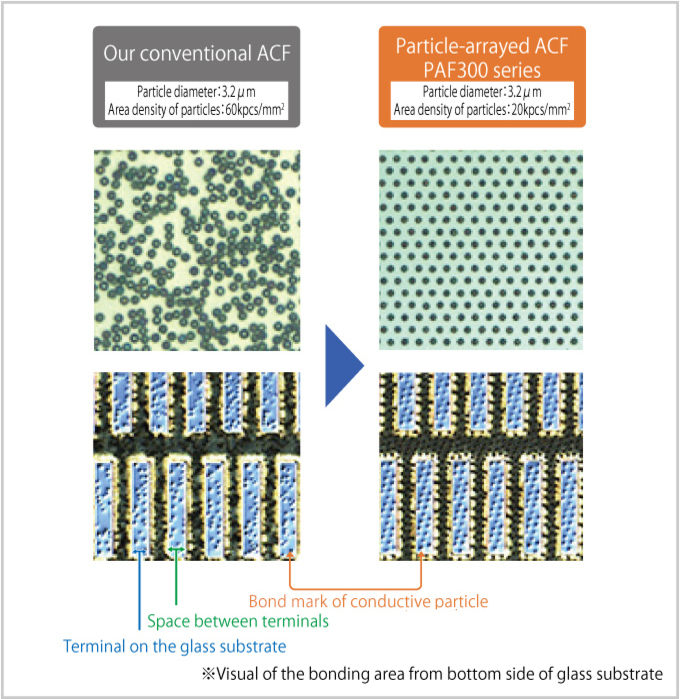

1. ACF 期間的視覺比較


警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
