異方性導電膜(ACF)

觸控螢幕玻璃上薄膜異方性導電膜(ACF)

適用於ITO Glass與FPC的互連。

  • 產品名稱
    CP806AM-16AC
  • 特徵
    • 特殊開発された接着剤成分により2層、3層FPCに優れた接着性を示す。

結構

規格

產品名稱 CP806AM-16AC
類型 FOG
連接材質 FPC
玻璃基板
最小間距[µm] *1 50
最小連接面積[µm2] *2 60,000
厚度[µm] 16
導電粒子 類型 聚合物核顆粒上的 Au/Ni 鍍層
粒徑[µmФ] 10
絕緣包覆顆粒 -
主要黏合條件 溫度[℃] 170～200
時間[秒] 10
壓力[MPa] *3 2～4
  • *1最小空間：相鄰電路之間的空間。
  • *2有關每個產品的最小連接面積的 σ 值控制信息，請單獨與我們聯繫。
  • *3主鍵結壓力：COG鍵結時的壓力以凸塊總面積來描述。
  • 　FOG、FOB 和 FOF 黏合處的壓力被描述為黏合面積。

應用範例

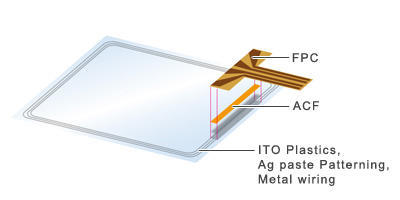

ITO玻璃與FPC的互連。

警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
