異方性導電膜(ACF)

大型FPD用Film On Board用異方性導電膜(ACF)

適用於大尺寸FPD的COF與輸入板（FOB）的互連。

  • 產品名稱
    CP20000 系列
  • 特徵
    • 獨特的黏合劑成分，具有優異的黏合性能，適用於黏合 2 層或 3 層 FPC。

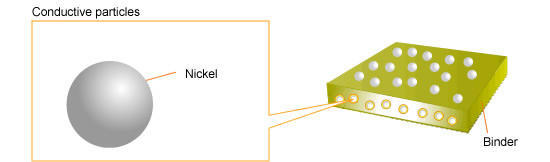

結構

規格

產品名稱 CP20000 系列
類型 FOB
連接材質 COF/FPC
PWB
最小間距[µm] *1 100～200
最小連接面積[µm2] *2 100,000～150,000
厚度[µm] 30～40
導電粒子 類型 鎳粒
或鍍金鎳粒子
粒徑[µmФ] 3～6
絕緣包覆顆粒 -
主要黏合條件 溫度[℃] 150～200
時間[秒] 4～10
壓力[MPa] *3 2～5
  • *1最小空間：相鄰電路之間的空間。
  • *2有關每個產品的最小連接面積的 σ 值控制信息，請單獨與我們聯繫。
  • *3主鍵結壓力：COG鍵結時的壓力以凸塊總面積來描述。
  • 　FOG、FOB 和 FOF 黏合處的壓力被描述為黏合面積。

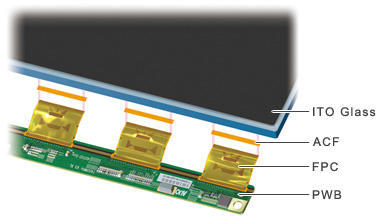

應用範例

大型 FPD 的 PWB 與 FPC 互連。

警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
