異方性導電膜(ACF)

智慧卡用異方性導電膜(ACF)

各向異性導電膜 (ACF) 針對接觸式/非接觸式智慧卡中的雙介面和指紋感應器等功能模組的嵌入進行了最佳化

  • 產品名稱
    EH1038-40
  • 特徵
    • 在PVC、PC、PET-G等耐熱性較低的基材上，透過黏接安裝功能模組，同時形成電導通（電路）。
    • 使用ACF代替焊料或銀膏作為模組嵌入材料，可以減少工序數量並提高生產效率。
    • 利用智慧卡組裝過程中常用的典型設備（銑削和嵌入設備），可以將模組嵌入到雙介面卡和具有指紋辨識的智慧卡中。

產品系列

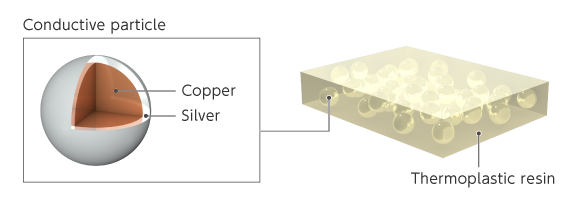

結構

規格

產品名稱 EH1038-40
連接材質 雙接口模組，指紋感應器模組
卡片基材（如 PVC、PC 和 PET-G）
標準長度[米] 100
標準寬度[毫米] 29
厚度[µm] 40
導電粒子 類型 鍍銀銅顆粒
平均粒徑 [µm] 38
貼上條件 溫度[℃] 120 至 150:1
時間[秒] 1.5 至 3.0
壓力[N/模組] 3.0 至 20
主要黏合條件 溫度[℃] 120至160 *1
時間[秒] 0.5至1.2 *2
壓力[N/模組] 60至120 *3
儲存條件 室溫下
保存期限 生產兩年後
  • *1ACF的溫度
  • 每步*2
  • *31.5 - 3.5 巴

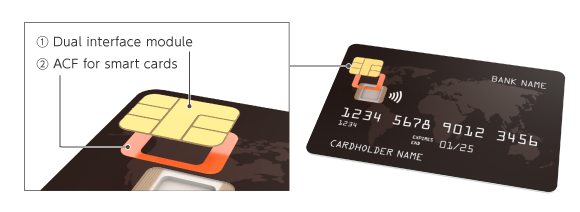

應用範例

用於在接觸式/非接觸式智慧卡中嵌入雙介面、指紋感應器等功能模組

接觸式和非接觸式IC卡

除此之外，我們也提供用於連接智慧卡顯示模組和電池模組端子的ACF。歡迎隨時聯絡。

警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
