異方性導電膜(ACF)

用於Film On Board的異方性導電膜(ACF) /用於連接器和焊接連接的替代薄膜

適用於剛性基板與薄膜材料之間的連接，以及薄膜材料之間的連接。產品陣容包含可常溫保存的類型。

  • 產品名稱
    CP850CG-35AJ
  • 特徵
    • 使用焊接裝置等簡單的接合器即可輕鬆接合。
    • 室溫下可保存2年。
    • 與機械連接器相比，ACF 可以實現較低高度的互連。

產品系列

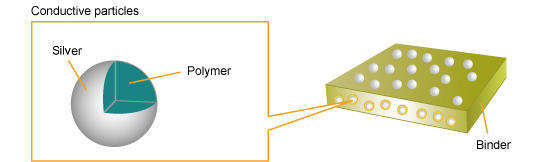

結構

規格

產品名稱 CP850CG-35AJ
類型 FOB/FOF
連接材質 FPC
PWB
最小間距[µm] *1 100
最小連接面積[µm2] *2 200,000
厚度[µm] 35
導電粒子 類型 聚合物核心顆粒上的銀鍍層
粒徑[µmФ] 20
絕緣包覆顆粒 -
主要黏合條件 溫度[℃] 110～140
時間[秒] 3～7
壓力[MPa] *3 1～3
  • *1最小空間：相鄰電路之間的空間。
  • *2有關每個產品的最小連接面積的 σ 值控制信息，請單獨與我們聯繫。
  • *3主鍵結壓力：COG鍵結時的壓力以凸塊總面積來描述。
  • 　FOG、FOB 和 FOF 黏合處的壓力被描述為黏合面積。

應用範例

更換連接器/焊接互連。

警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
