異方性導電膜(ACF)

用於中小型FPD的Film On Glass的異方性導電膜(ACF)

適用於中小型FPD與薄膜材料的互連。

  • 產品名稱
    CP133系列
  • 特徵
    • 獨特的黏合劑成分，具有優異的黏合性能，適用於黏合 2 層或 3 層 FPC。
    • 独自開発された絶縁被覆粒子により、優れた導通特性と端子間絶縁特性を持ち、ファインピッチ接続が可能。

產品系列

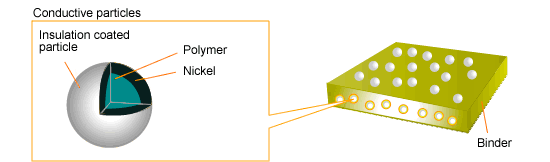

結構

規格

產品名稱 CP133系列
類型 FOG
連接材質 TCP/COF/FPC
玻璃基板
最小間距[µm] *1 25
最小連接面積[µm2] *2 12,000
厚度[µm] 18, 25
導電粒子 類型 聚合物核顆粒上的鍍鎳
粒徑[µmФ] 4
絕緣包覆顆粒 ○
主要黏合條件 溫度[℃] 180～200
時間[秒] 8
壓力[MPa] *3 3～5
  • *1最小空間：相鄰電路之間的空間。
  • *2有關每個產品的最小連接面積的 σ 值控制信息，請單獨與我們聯繫。
  • *3主鍵結壓力：COG鍵結時的壓力以凸塊總面積表示。
    FOG、FOB 和 FOF 黏合處的壓力被描述為黏合面積。

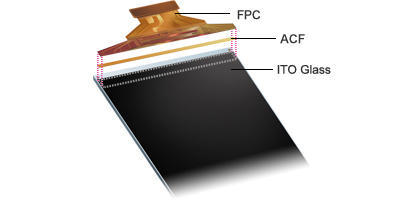

應用範例

中小型FPD與薄膜材料的互連。

警告

關於特性資料的說明 - 本頁所述產品特性資料是基於本公司的評估結果。這並不保證產品特性符合您的使用環境。使用前，請根據實際使用的設備和基材的評估數據，確認使用條件。
