Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film auf Glas für kleine bis mittelgroße FPDs

Geeignet für die Verbindung kleiner bis mittelgroßer FPDs und Filmmaterialien.

  • Produktname
    PAF700-Serie
  • Merkmale
    • Bei der Partikelanordnungstechnik werden leitfähige Partikel an den Zielpositionen angeordnet und die Partikelimmobilisierungstechnik unterdrückt deren Fluss während der Bindung. Dadurch wird eine stabile Partikelerfassungsleistung mit einer kleinen Partikelanzahl erreicht.
    • Durch die Verringerung der Anzahl leitfähiger Partikel wird das Kurzschlussrisiko bei Fine-Pitch-Verbindungen verringert.
    • Bei der Verbindung von COF und einem Panel ergibt sich eine Mindestverbindungsfläche von 1.000 µm 2 und ein Mindestabstand von 5 µm.
    • 0,6 mm Produktbreite verfügbar.

Produktpalette

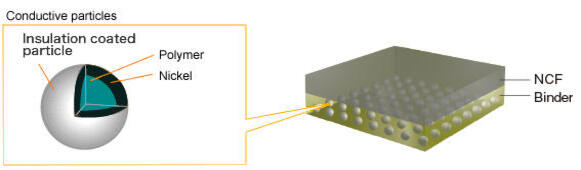

Struktur

Technische Daten

Produktname PAF700-Serie
Typ FOG/FOP
Anschlussmaterial COF
Glassubstrat/Flexibles Substrat
Mindestabstand [µm] *1 5
Minimale Anschlussfläche [µm 2] *2 1,000～1,500
Dicke [µm] 10
Leitfähige Partikel Typ Ni-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 3.2
Isolierbeschichtete Partikel ○
Hauptklebebedingungen Temperatur [℃] 160～180
Zeit [sec] 5
Druck [MPa] *3 3～8
  • *1 Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2 Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
    Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

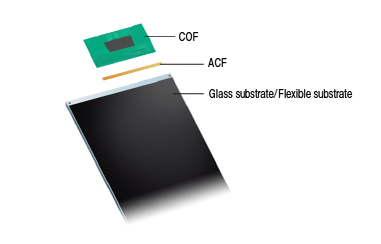

Anwendungsbeispiel

Zusammenschaltung der Elektroden eines kleinen bis mittelgroßen FPD und COF

Technische Daten

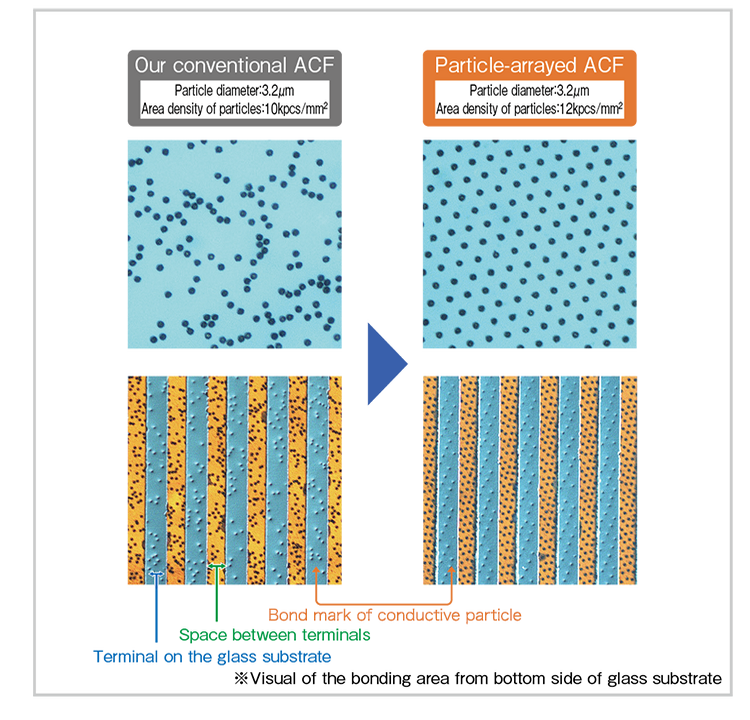

1. Visueller Vergleich während ACF


2. Vergleich der Anzahl der eingefangenen Partikel


FPC-Anschlussgröße: Anschlussbreite: 8 µm; Abstand: 12 µm (Abstand: 20 µm)
Glassubstrat: Dicke 0,6 mm
Leitfähige Fläche: 8μm × 300μm = 2400μm 2　
Verbindungsbedingungen: Temperatur 170 °C, Zeit 5 Sekunden, Druck 4,5 MPa

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
