Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Chipkarten

Anisotroper leitfähiger Film (ACF), optimiert für die Einbettung von Funktionsmodulen wie Dual-Interfaces und Fingerabdrucksensoren in kontaktbehafteten/kontaktlosen Chipkarten

  • Produktname
    EH1038-40
  • Merkmale
    • Führt die Montage von Funktionsmodulen durch Kleben und gleichzeitiges Bilden elektrischer Leitungen (elektrische Schaltkreise) auf Substraten mit geringer Hitzebeständigkeit wie PVC, PC und PET-G durch.
    • Die Verwendung von ACFs als Moduleinbettungsmaterialien anstelle von Löt- oder Silberpaste reduziert die Anzahl der Prozesse und verbessert die Produktionseffizienz.
    • Mithilfe typischer Geräte (Fräs- und Einbettungsgeräte), die üblicherweise bei der Montage von Chipkarten verwendet werden, können Module auf Dual-Interface-Karten und Chipkarten mit Fingerabdruckerkennung eingebettet werden.

Produktpalette

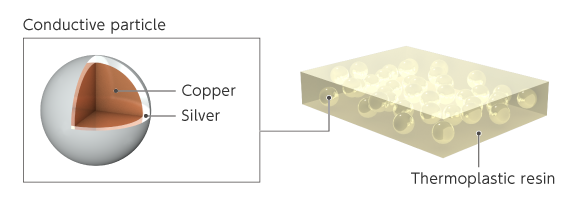

Struktur

Technische Daten

Produktname EH1038-40
Anschlussmaterial Dual-Interface-Modul, Fingerabdrucksensormodul
Kartensubstrat (wie PVC, PC und PET-G)
Standardlänge [m] 100
Standardbreite [mm] 29
Dicke [µm] 40
Leitfähige Partikel Typ Versilberte Kupferpartikel
Mittlerer Partikeldurchmesser [µm] 38
Einfügebedingungen Temperatur [℃] 120 bis 150:1
Zeit [sec] 1,5 bis 3,0
Druck [N/Modul] 3,0 bis 20
Hauptklebebedingungen Temperatur [℃] 120 bis 160 *1
Zeit [sec] 0,5 bis 1,2 *2
Druck [N/Modul] 60 bis 120 *3
Lagerbedingungen Bei Raumtemperatur
Haltbarkeit Zwei Jahre nach der Produktion
  • *1Temperatur des ACF
  • *2pro Schritt
  • *31,5 - 3,5 bar

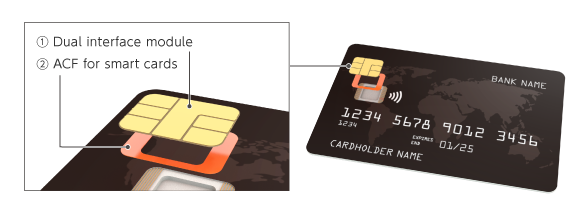

Anwendungsbeispiel

Zur Einbettung von Funktionsmodulen wie Dual-Interfaces und Fingerabdrucksensoren in kontaktbehaftete/kontaktlose Chipkarten

Kontakt- und kontaktlose IC-Karten

Darüber hinaus sind ACFs zum Anschluss von Terminals für Chipkarten-Displaymodule und Batteriemodule erhältlich. Kontaktieren Sie uns gerne.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
