Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film On Board / Film als Alternative zu Steckverbindern und Lötverbindungen

Geeignet für die Verbindung von starren Platten- und Folienmaterialien oder zwischen Folienmaterialien. Das Sortiment umfasst Typen, die bei Raumtemperatur gelagert werden können.

  • Produktname
    CP850CG-35AJ
  • Merkmale
    • Einfaches Verbinden mit einfachen Bondern wie Lötbondgeräten.
    • Bei Raumtemperatur 2 Jahre lagerfähig.
    • Durch ACF kann im Vergleich zu mechanischen Steckverbindern eine Verbindung mit geringerer Höhe erreicht werden.

Produktpalette

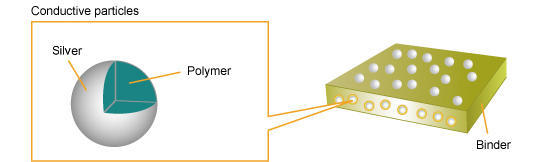

Struktur

Technische Daten

Produktname CP850CG-35AJ
Typ FOB/FOF
Anschlussmaterial FPC
PWB
Mindestabstand [µm] *1 100
Minimale Anschlussfläche [µm 2] *2 200,000
Dicke [µm] 35
Leitfähige Partikel Typ Ag-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 20
Isolierbeschichtete Partikel -
Hauptklebebedingungen Temperatur [℃] 110～140
Zeit [sec] 3～7
Druck [MPa] *3 1～3
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
  • 　Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

Anwendungsbeispiel

Steckverbinder austauschen / Verbindungsstücke löten.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
