Anisotroper leitfähiger Film (ACF)

Anisotroper leitfähiger Film (ACF) für Film auf Glas für kleine bis mittelgroße FPDs

Geeignet für die Verbindung kleiner bis mittelgroßer FPDs und Filmmaterialien.

  • Produktname
    CP133-Serie
  • Merkmale
    • Einzigartige Klebstoffzusammensetzung mit hervorragender Leistung zum Verkleben von 2- oder 3-lagigen FPCs.
    • 独自開発された絶縁被覆粒子により、優れた導通特性と端子間絶縁特性を持ち、ファインピッチ接続が可能。

Produktpalette

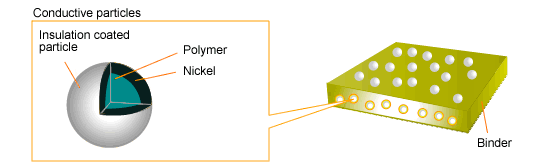

Struktur

Technische Daten

Produktname CP133-Serie
Typ FOG
Anschlussmaterial TCP/COF/FPC
Glassubstrat
Mindestabstand [µm] *1 25
Minimale Anschlussfläche [µm 2] *2 12,000
Dicke [µm] 18, 25
Leitfähige Partikel Typ Ni-Beschichtung auf einem Polymerkernpartikel
Partikeldurchmesser [µmФ] 4
Isolierbeschichtete Partikel ○
Hauptklebebedingungen Temperatur [℃] 180～200
Zeit [sec] 8
Druck [MPa] *3 3～5
  • *1Mindestabstand: Abstand zwischen benachbarten Schaltkreisen.
  • *2Bitte kontaktieren Sie uns für Informationen zur σ-Wert-Kontrolle der Mindestanschlussfläche für jedes Produkt einzeln.
  • *3Druck der Hauptverbindung: Der Druck bei der COG-Verbindung wird als Gesamtfläche der Unebenheiten beschrieben.
    Der Druck beim FOG-, FOB- und FOF-Bonden wird als Bondingfläche bezeichnet.

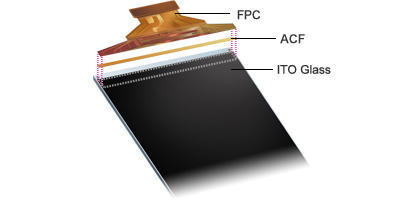

Anwendungsbeispiel

Verbindung von kleinen bis mittelgroßen FPDs und Filmmaterialien.

Vorsicht

Hinweis zu den angegebenen Kenndaten: Die Angaben zu den Eigenschaften der hier beschriebenen Produkte basieren auf den Ergebnissen der vom Unternehmen durchgeführten Bewertungen. Dies garantiert nicht, dass die Produkteigenschaften mit Ihrer Einsatzumgebung übereinstimmen. Überprüfen Sie vor der Verwendung die Einsatzbedingungen anhand der Bewertungsdaten der tatsächlich verwendeten Geräte und Substrate.
