世界最薄となる表面実装型ヒューズ「SFJ-21A」シリーズを開発
～薄型化と集積化が進むスマートフォンに最適～
製品
2026.01.15
デクセリアルズ株式会社（本社：栃木県下野市、代表取締役社長：新家 由久、以下、当社）は、このたび、リチウムイオンバッテリーの二次保護のための表面実装型ヒューズとして世界最薄※1となる、厚み0.58mmを実現した「SFJ-21A」シリーズ（SFJ-0421A）を開発、製品化したことをお知らせします。

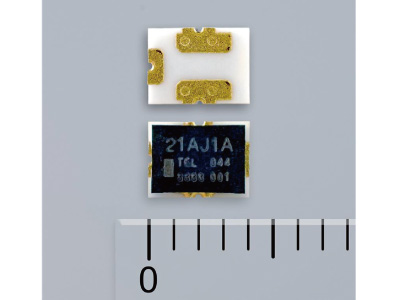

SFJ-21Aシリーズ

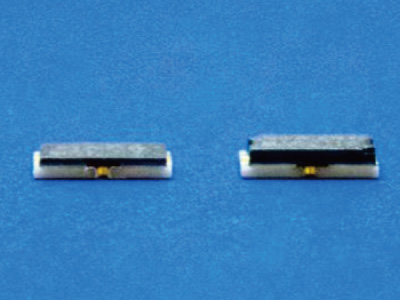

当社従来品※2との厚み比較
昨今、スマートフォンの高機能化やAI技術の進歩により、スマートフォン端末の消費電力量は増加の一途をたどっています。そのなかで一定の駆動時間を担保するために、動力源となるリチウムイオンバッテリーのセルを増やす必要があり、バッテリー以外の部品の小型化や集積化が求められています。
本製品は、ヒューズ抵抗1.1mΩ、製品サイズ横幅4.0mm、縦幅3.0mm、そして、リチウムイオンバッテリーの二次保護のための表面実装型ヒューズとして世界最薄となる厚み0.58mmを実現した製品です。スマートフォンにおけるバッテリーのセルは増加傾向にある一方で、端末内のスペースには限りがあることから、部品の集積化という課題を解決できる製品として開発しました。ヒューズ抵抗が低く、ヒューズ自体の発熱や消費電力を抑えられること、小型・薄型で限られたスペースでの実装も可能であることから、スマートフォンのほか、ノートパソコンなどのアプリケーションにもお使いいただけます。
■仕様
| 型番 | SFJ-0421A |
|---|---|
| 電池パック直列セル数 | 1セル |
| 定格電流 （A） | 21 |
| ヒューズ抵抗（mΩ） | 1.1 |
| 寸法 （mm） | 4.0 x 3.0 x 0.58（世界最薄） |
当社はこれからも、表面実装型ヒューズの多様なアプリケーションへの採用に向け、新たな製品を開発するとともに、リチウムイオンバッテリーの安全性向上に貢献する製品としての認知をグローバルで高めていくことで、テクノロジーの進化に貢献していきます。
- ※1リチウムイオンバッテリーの二次保護のための表面実装型ヒューズとして世界最薄（2026年1月5日時点、当社調べ）
- ※2SFJ-22Aシリーズ
「表面実装型ヒューズSFJ-21A」シリーズについて
当社の「表面実装型ヒューズ」は、リチウムイオンバッテリーの充放電を制御している一次保護が正しく機能せずに過充電・過電流が発生した際、ヒューズエレメントを溶断させて回路を遮断する二次保護用のヒューズです。1994年の上市以来、ノートパソコンやスマートフォン、電動工具などのコンシューマーIT機器に広く採用され、リチウムイオンバッテリーの安全性向上に貢献しています。
■製品名
- 表面実装型ヒューズSFJ-21Aシリーズ（SFJ-0421A）
■特長
-
(1)二次保護用の表面実装型ヒューズとしては世界最薄となる4.0mm、縦幅3.0mm、厚み0.58mmの製品サイズで、当社従来品比で31%の薄型化を実現
-
(2)低抵抗かつ薄型であり、高機能化と部品の集積化が進むスマートフォンに最適
-
(3)製品全体で鉛フリー※3を実現、環境負荷の低減に貢献
■仕様詳細
| 型番 | SFJ-0421A |
|---|---|
| 電池パック直列セル数 | 1セル |
| 定格電流 （A） | 21 |
| 最大定格電圧（VDC）※4 | 10 |
| 最大遮断電流（A） | 50 |
| 動作電圧範囲（V） | 3.8～4.8 |
| ヒーター抵抗（Ω） | 0.68～1.00 |
| ヒューズ抵抗（mΩ） | 1.1 |
| 寸法 （mm） | 4.0 x 3.0 x 0.58 |
- ※3欧州の有害物質の使用制限であるRoHS指令では鉛含有量1,000ppm以下の状態を鉛フリーと定義しています。
- ※4ヒューズ部で遮断できる電圧の最大値です。ヒーター部の動作電圧ではありません。
