异方性导电膜(ACF)

适用于薄膜触摸面板的Film On Plastics用异方性导电膜（ACF）

适合塑料基板与薄膜材料的电极连接。

  • 型号
    CP923CM-25AC/CP923AM-18AC
  • 产品特性
    • 可进行薄型电极、细间距（Fine pitch）连接。
    • 与塑料材料的粘合性优异。
    • 采用丙烯酸的热固性树脂。
    • 具有优异的可修复性，可在低温短时间内压着。适合易受热度影响的薄膜材料。

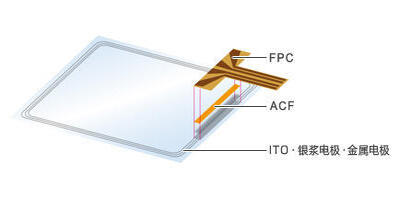

产品构造

规格

型号 CP923CM-25AC CP923AM-18AC
型 FOP FOP
可对应被贴材料 FPC FPC
塑料基板 塑料基板
可对应最小电极间距[µm]※1 150 50
可对应最小接触面积[µm2]※2 200,000 60,000
厚度[µm] 25 18
导电粒子 种类 镀金/镍树脂粒子 镀金/镍树脂粒子
粒子直径[µmФ] 20 10
镀上绝缘层粒子 - -
本压着条件 温度[℃] 140～160 140～160
时间[sec] 5 5
压力[MPa]※3 0.5～4 2～4
  • ※1可对应最小电极间距：相邻电极间距
  • ※2关于最小接触面积的σ值管理，请按照产品种类分别垂询我公司
  • ※3本压着条件：COG邦定的压力，通过电极总面积计算
    FOG、FOB、FOF邦定的压力，通过压着面积计算

应用例

适用于触摸面板的塑料基板和FPC的电极邦定。

注意

该特性数据是基于本公司的评价结果得出的，不能作为客户使用时的产品特性保证。使用时，请根据实际使用装置及被贴材料上的评价结果，在充分研究使用条件的基础上使用。
