异方性导电膜(ACF)

适用于中小型FPD的Film On Glass用异方性导电膜(ACF)

适用于中小型FPD和薄膜材料的连接。此外，产品阵容中还包括可以在狭小间距内进行实装的粒子整列型ACF。

型号

CP133系列
产品特性
- 经专门研发的热固性树脂成分具有优异粘合性,适用于2层、3层的FPC。
- 通过使用我公司自主开发的绝缘层的粒子，使产品拥有优异的传导特性以及端子间绝缘特性，并能够实行细间距（Fine pitch）连接。

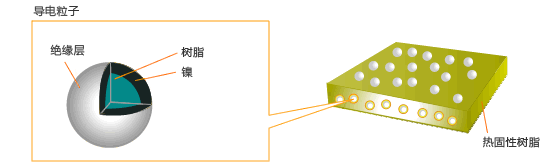

产品构造

规格

型号		CP133系列
型		FOG
可对应被贴材料		TCP/COF/FPC
可对应被贴材料		玻璃基板
可对应最小电极间距[µm]^※1		25
可对应最小接触面积[µm²]^※2		12,000
厚度[µm]		18, 25
导电粒子	种类	镀镍树脂粒子
	粒子直径[µmФ]	4
	镀上绝缘层粒子	○
本压着条件	温度[℃]	180～200
	时间[sec]	8
	压力[MPa]^※3	3～5

※1可对应最小电极间距：相邻电极间距
※2关于最小接触面积的σ值管理，请按照产品种类分别垂询我公司
※3本压着条件：COG邦定的压力，通过电极总面积计算
FOG、FOB、FOF邦定的压力，通过压着面积计算

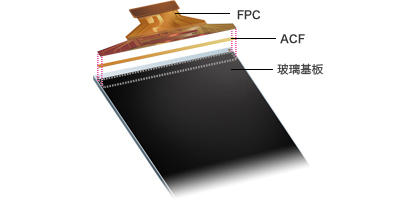

应用例

适合中小型FPD与薄膜材料的电极连接。

注意

该特性数据是基于本公司的评价结果得出的，不能作为客户使用时的产品特性保证。使用时，请根据实际使用装置及被贴材料上的评价结果，在充分研究使用条件的基础上使用。
