Micro LED 顯示器應用實例 |異方性導電膜(ACF)

提升Micro LED 顯示器中LED晶片的照明可靠性
迪睿合股份的顆粒排列異方性導電膜(ACF)「ArrayFIX」採用專有技術,可精確排列和定位薄膜內的導電顆粒,從而實現超高密度電子電路的可靠形成。這提高了 LED 晶片電氣連接的可靠性,尤其是在需要高間距的Micro LED 顯示器中。

查看此產品的信息

應用於應用程序

實現高解析度、高亮度、高對比度的顯示器
透過縮小ACF中導電顆粒的尺寸,我們可以適應LED晶片小型化帶來的較小的端子連接面積。我們還在產品線中增加了具有更高密度顆粒排列的產品,這些產品與高解析度Micro LED 顯示器相容。

辨識顯示器缺陷並提高面板良率
連接後,導電顆粒被固定在ACF中,即使在狹窄的電極之間也能保持絕緣,從而防止連接過程中發生短路。此外,ArrayFIX採用雷射將ACF僅轉移到安裝區域,為LED晶片的電路板安裝提供了技術支援。此技術解決了Micro LED 顯示器製造中LED晶片缺陷更換(維修)的難題,提高了顯示面板的良率與生產效率。

通過降低安裝成本和簡化面板制造流程來提高生產效率
可在低溫下進行安裝,無需進行安裝前的預處理,從而簡化制造流程並降低成本。此外,通過使用ArrayFIX,可以減少制造過程中的連接故障並提高生產率。

產品特性

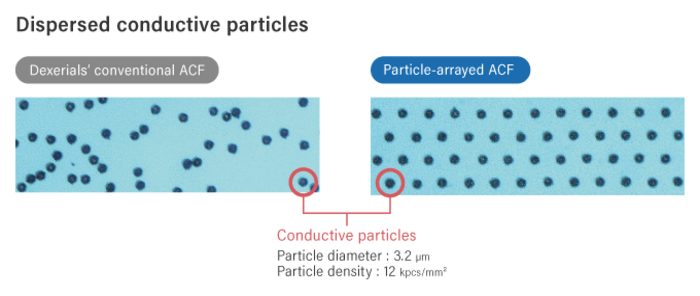

實現穩定電連接的粒子對齊技術

通過有序排列導電粒子,即使在粒子密度相同的情況下,端子也可以可靠地捕獲粒子並確保穩定的導通。此外,由於精確控制粒子的位置,因此即使在窄間距連接中也能有效防止短路。

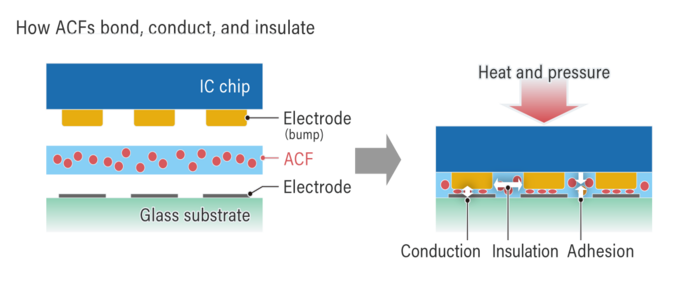

熱固性樹脂粘合

ACF具有一種結構,其中導電顆粒分散在用作粘結層的熱固性樹脂中,粘結層用作固定顆粒和絕緣層。

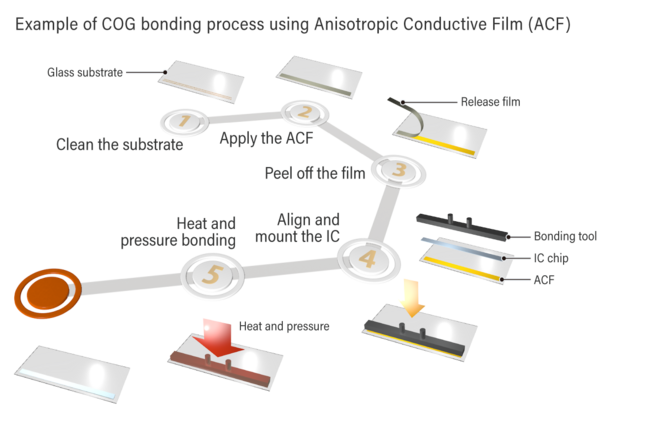

使用異方性導電膜(ACF)元件安裝程序

各向異性導電膜 (ACF) 成為薄膜型接合材料,貼在基板上,將其上的部件放入熱壓接合,完成部件安裝。薄膜的厚度為10~45μm,寬度為0.5~20mm,我們有各種各樣的產品。

[安裝步驟]
STEP1.清洗要連接的基板表面
STEP2.粘貼ACF,在附著剝離薄膜的情況下施加熱量和壓力
STEP3.剝離ACF的剝離薄膜
STEP4.對齊要連接的IC晶片的電極位置
STEP5.再次加熱壓合連接
