[開発品] ノイズ抑制熱伝導シート 炭素繊維タイプ

ノイズ抑制機能と垂直方向に高い熱伝導性をあわせもち、1枚のシートでノイズ対策と熱対策の両方が可能な熱伝導シート

  • 型番
    EX10000K3シリーズ
  • 特長
    磁性紛配合によりGHz帯の高周波ノイズに対して高いノイズ抑制機能を持つ。また、垂直方向に20W/m・Kの高い熱伝導率を持ち、5G通信などに用いられる高速大容量の情報処理を担うLSIの熱対策とノイズ対策に適する。

製品構造

仕様

EX10000K3シリーズ 備考
特長 高熱伝導、ノイズ抑制 -
熱伝導率(W/m·K) 20 バルク熱伝導率としての計算値
主成分 シリコーン -
色 灰色 -
硬度 40～60 Shore OO
ASTM D2240
シートの対応厚み(mm) 0.5～4.0 -
比重 4.1 -
体積抵抗率(Ω・cm) 10 JIS K7194
比透磁率µr″ 1GHz 1.8 Sパラメータ法
2GHz 2.1
  • ※ 剥離フィルムは含まず、熱伝導シートのみの厚み　0.1mm刻みで対応可能
    上記値は製品保証値ではございません。

使用例

モバイル、TV、PC、無線基地局、基幹通信装置、サーバー、車載アプリケーションなど、高周波ノイズが発生し、かつ発熱量の大きいLSIなどのノイズ対策および放熱対策用途

特性・試験データ

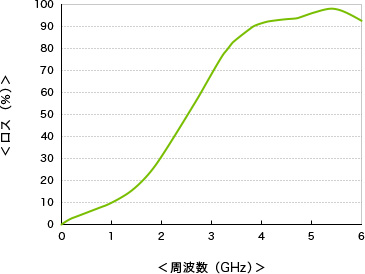

1.伝導性ノイズ抑制効果

試験条件

  • シートサイズ
    20mm×20mm
  • 厚み
    1.0mm
  • 使用基板
    MSL※基板
  • 測定環境
    23°C±5°C 60%±20%RH
  • 測定器
    ネットワークアナライザ
    ［MSL※上にシート2cm角をのせてS11、S21よりロスを評価]
    (※ マイクロストリップライン)

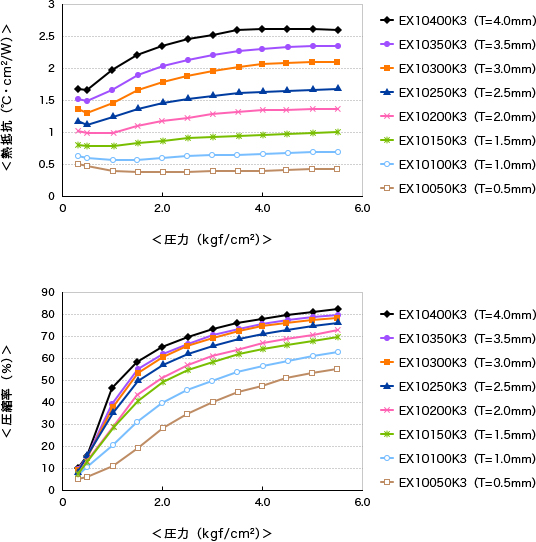

2.圧力と熱抵抗、圧力と圧縮率

熱物性試験（2）

試験条件

  • 試料面積
    3.14cm2
  • 測定環境
    23°C±5°C 60%±20%RH
  • 設定ヒーター電力
    24W
  • 熱抵抗単位
    °C・cm2/W

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
