Anwendungsbeispiel für Micro LED displays | Anisotrope Leitfolien (ACF)

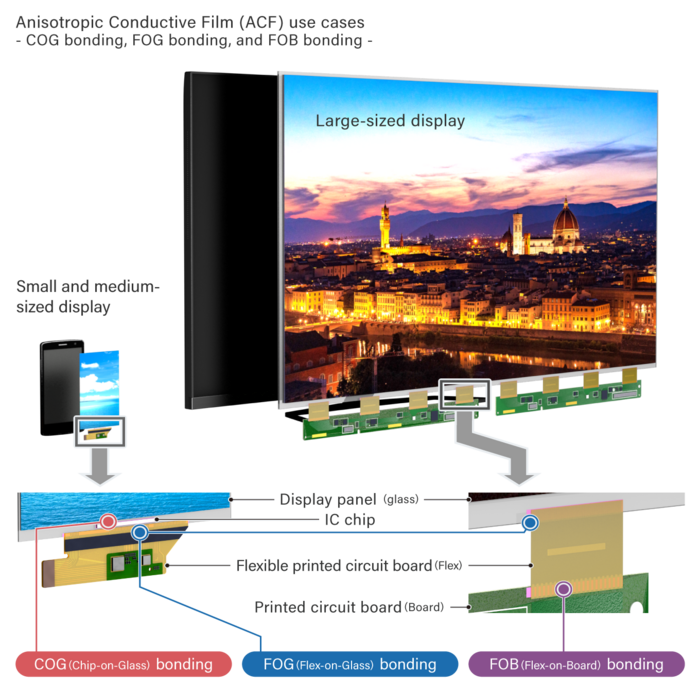

Verbesserung der Beleuchtungszuverlässigkeit von LED-Chips in Micro LED displays
Der partikelausgerichtete Anisotrope Leitfolien (ACF) „ArrayFIX“ von Dexerials nutzt eine firmeneigene Technologie zur präzisen Ausrichtung und Positionierung leitfähiger Partikel innerhalb des Films. Dies ermöglicht die zuverlässige Herstellung von elektronischen Schaltungen mit extrem hoher Dichte. Dadurch wird die Zuverlässigkeit der elektrischen Verbindung von LED-Chips, insbesondere in Micro LED displays mit ihren hohen Anforderungen an die Rasterteilung, verbessert.

Informationen zu diesem Produkt anzeigen

Anisotrope Leitfolien (ACF)

Anwendung

Realisierung von hochauflösenden, hellen und kontrastreichen Displays
Durch die Verkleinerung der leitfähigen Partikel im ACF können wir die kleinere Anschlussfläche realisieren, die mit der Miniaturisierung von LED-Chips einhergeht. Wir haben außerdem Produkte mit höherer Partikeldichte in unser Sortiment aufgenommen, die mit hochauflösenden Micro LED displays kompatibel sind.

Identifizierung von Displayfehlern und Verbesserung der Panelausbeute
Nach dem Verbinden werden die leitfähigen Partikel im ACF fixiert, wodurch die Isolation auch zwischen schmalen Elektroden gewährleistet und Kurzschlüsse während der Verbindung verhindert werden. Darüber hinaus nutzt ArrayFIX einen Laser, um das ACF gezielt auf die Montagefläche zu übertragen und unterstützt so die Montage von LED-Chips auf der Platine. Durch die Lösung des Problems des Austauschs (der Reparatur) defekter LED-Chips, einer Herausforderung bei der Herstellung von Micro LED displays, werden die Ausbeute und Produktivität der Displaypanels verbessert.

Geringere Montagekosten und vereinfachte Herstellungsverfahren für Schalttafeln verbessern die Produktivität.
Die Montage ist bei niedrigen Temperaturen möglich und eine Vorbearbeitung ist nicht erforderlich, was den Fertigungsprozess vereinfacht und Kosten senkt. ArrayFIX reduziert zudem Verbindungsfehler während der Fertigung und steigert so die Produktivität.

Produkteigenschaften

Partikelausrichtungstechnologie zur Erzielung stabiler elektrischer Verbindungen

Durch die regelmäßige Anordnung der leitfähigen Partikel können die Anschlüsse die Partikel zuverlässig aufnehmen, selbst bei gleicher Partikeldichte, wodurch eine stabile Leitfähigkeit gewährleistet wird. Da die Partikelpositionen präzise gesteuert werden und keine Vorspannung in der Anordnung vorliegt, werden Kurzschlüsse auch bei Verbindungen mit geringem Rastermaß wirksam verhindert.

Haftung mittels duroplastischem Harz

ACF besitzt eine Struktur, bei der leitfähige Partikel in einem duroplastischen Harz dispergiert sind, das als Haftschicht dient. Diese Haftschicht fungiert sowohl als Isolierschicht als auch als Fixierschicht für die Partikel.

Bauteilmontageverfahren unter Verwendung von Anisotrope Leitfolien (ACF)

Anisotrope leitfähige Folien (ACF) sind filmartige Verbindungsmaterialien, die auf ein Substrat aufgebracht werden. Anschließend werden die Bauteile darauf platziert und durch Thermokompression fixiert. Wir bieten eine breite Palette an Folien mit Dicken von 10 bis 45 μm und Breiten von 0,5 bis 20 mm an.

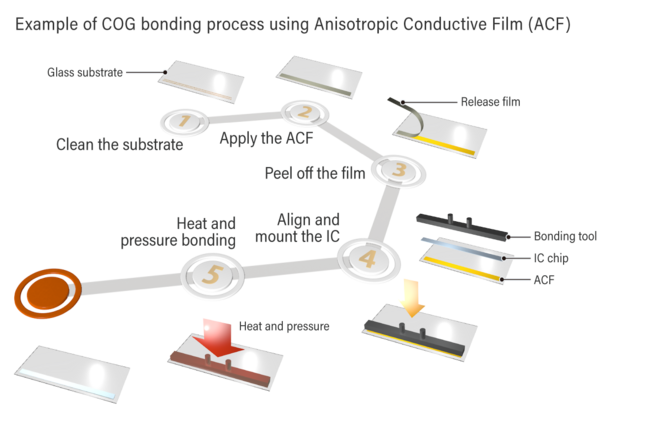

[Implementierungsverfahren]
SCHRITT 1. Reinigen Sie die Oberfläche der anzuschließenden Platine.
SCHRITT 2. Tragen Sie das ACF auf und üben Sie Hitze und Druck aus, während die Trennfolie noch angebracht ist.
SCHRITT 3. Ziehen Sie die ACF-Trennfolie ab.
SCHRITT 4. Ausrichtung: Richten Sie die Elektroden des IC-Chips, den Sie anschließen möchten, genau aus.
SCHRITT 5. Erneut erhitzen und verpressen, um die Verbindung herzustellen.
