表面贴装型保险丝

21A（紧凑型）SFJ系列除了自控保护器（SCP）

适用于智能手机、笔记本电脑等锂离子电池。

  • 型号
    SFJ-0421A
  • 产品特性
    • 世界最薄※1实现了0.58mm的低背化。适用于需要小型薄型的设备。
    • 用于对锂电池进行过充电（过电压）及过电流保护。
    • 发生过充电时，保险丝将会被熔断，在切断电路的同时，也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。
    • 重新调整构成材料，产品整体实现无铅※2化。
      *1截至2026年1月5日，根据我们的研究，这是世界上最薄的用于锂离子电池二次保护的表面贴装型保险丝。
      *2 RoHS 指令限制了欧洲有害物质的使用，将无铅定义为含铅量为 1,000 ppm 或更低的产品。

规格

型号 SFJ-0421A
电池组串数 1 串
额定电流（A） 21
最大额定电压 (VDC)※1 10
最大阻断电流 (A) 50
动作电压范围 （V） 3.8 ~ 4.8
加热器电阻 （Ω） 0.68 至 1.00
保险丝组件电阻 （mΩ） 1.1

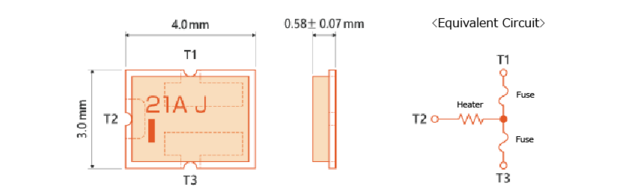

尺寸 （mm）※2 4.0 x 3.0 x 0.58 (见下图)
  • ※1 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证：File No.E167588
    取得TUV认证：Certificate No.J9650637
    RoHS指令：符合
  • ※2 无公差标注的数值为名义值。

<建议焊盘尺寸>

这仅是建议尺寸，并不保证贴装质量。
请实际结合贵公司的设计指南进行验证。

应用例

适用于智能手机、笔记本电脑等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的，不能作为客户使用时的产品特性保证。使用时，请根据实际使用装置及被贴材料上的评价结果，在充分研究使用条件的基础上使用。
