表面贴装型保险丝

12A PSJ系列电流保护器（PCP）

体积缩小至4.0毫米x3.0毫米x0.58毫米 (PCP系列中最小) 。适用于小型、薄型移动设备等。

  • 型号
    PSJ-020012A
  • 产品特性
    • 通过减小0.58mm的厚度，适用于需要小型和薄型的设备。
    • 表面贴装型保险丝用于保护电子设备免受过电流损害。
    • 重新调整构成材料，产品整体实现无铅※化。
      ※ 在欧洲限制有害物质使用的RoHS指令中，无铅的定义是指铅含量为1,000ppm以下的状态。

规格

型号 PSJ-020012A
额定电流（A） 50
最大额定电压 （VDC） 20
最大阻断电流 （A） 80
保险丝组件电阻 （mΩ） 1.7

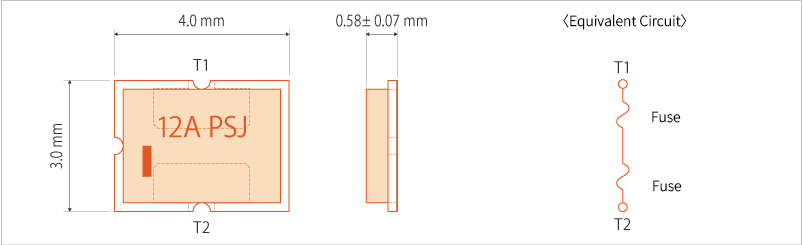

尺寸 （mm）※ 4.0 x 3.0 x 0.58 (见下图)
  • UL认证取得:File No.E167588
    TUV认证取得:Certificate No.50384089
    RoHS指令:符合
  • ※ 无公差标注的数值为名义值。
fuse-chart-PSJ-020012A

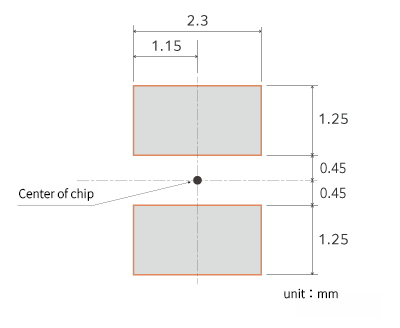

<建议焊盘尺寸>

PTA-036100

这仅是建议尺寸，并不保证贴装质量。
请实际结合贵公司的设计指南进行验证。

应用例

适合在笔记本电脑、无绳电动工具、蓄电池、电动助力自行车、电动摩托车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的，不能作为客户使用时的产品特性保证。使用时，请根据实际使用装置及被贴材料上的评价结果，在充分研究使用条件的基础上使用。
