表面贴装型保险丝

12A(小型・薄型) SFR系列 自动控制保护器(SCP)

实现了1.8 x 2.7 x 0.75mm的小型化。适用于小型、薄型移动设备等。

  • 型号
    SFR-0412C / SFR-0812C
  • 产品特性
    • 厚度仅有0.75mm,适用于追求小型化和薄型化的移动设备。
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFR-0412C SFR-0812C
电池组串数 1 串 2 串
额定电流(A) 12
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 3.50 ~ 4.70 6.00 ~ 9.20
加热器电阻 (Ω) 1.01 ~ 1.53 3.40 ~ 4.80
保险丝组件电阻 (mΩ) 2.6

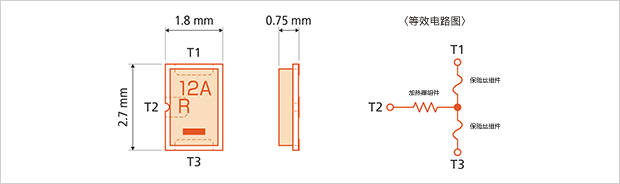

尺寸 (mm) 1.8 x 2.7 x 0.75
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

适用于智能手机、平板电脑、笔记本电脑、无线电动工具、蓄电池、电力辅助自行车、电动自行车、电动汽车等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
