이방성 도전 필름(ACF)

Soldering, 콘넥터 대체 Film On Board/Film용 이방성 도전 필름(ACF)

Rigid 기판과 필름재, 필름재와 필름재의 접속에 적합. 상온 보관 타입도 구비.

  • 품번
    CP850CG-35AJ
  • 특징
    • Soldering 압착 장치 등 간이적 본더로 압착 가능.
    • 상온에서 2년간 보관이 가능.
    • ACF 접속에 의해 slim화를 구현.

제품 일람표

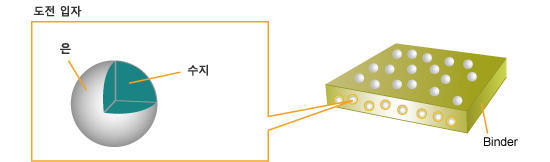

제품 구조

사양

품번 CP850CG-35AJ
타입 FOB/FOF
피착재 대응 FPC
PWB
최소 대응 space[µm]※1 100
최소 대응 접속 면적[µm2]※2 200,000
두께[µm] 35
도전 입자 종류 은 도금 수지 입자
입자 크기[µmФ] 20
절연 코팅 입자 -
본 압착 조건 온도[°C] 110~140
시간[sec] 3~7
압력[MPa]※3 1~3
  • ※1최소 대응 space:인접 회로 간의 space
  • ※2최소 접속 면적의 σ치 관리에 관해서는 제품별로 문의하시기 바랍니다.
  • ※3본 압착 압력: COG 탑재 시의 압력은 bump 총 면적으로 산출
    FOG, FOB, FOF 탑재 시의 압력은 압착 면적으로 산출

Soldering 및 커넥터 대체 용도의 접속에 적합.

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
