이방성 도전 필름(ACF)

대형 FPD Film On Glass용 이방성 도전 필름(ACF)

대형 FPD의 유리 기판과 COF의 접속(FOG)에 적합.

  • 품번
    CP10000 series
  • 특징
    • 특수 개발된 접착제 성분에 의해 2층, 3층 FPC에 뛰어난 접착성을 나타냄.
    • 독자적으로 개발한 절연 피복 입자를 도입함으로써 fine pitch 접속이 가능.

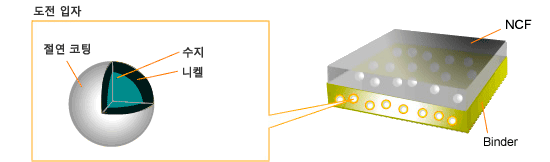

제품 구조

사양

품번 CP10000 series
타입 FOG
피착재 대응 COF/FPC
유리 기판
최소 대응 space[µm]※1 10～25
최소 대응 접속 면적[µm2]※2 5,000～15,000
두께[µm] 14～20
도전 입자 종류 니켈 도금 수지 입자 또는 금／니켈 도금 수지 입자
입자 크기[µmФ] 3～5
절연 코팅 입자 ○
본 압착 조건 온도[°C] 170～200
시간[sec] 4～10
압력[MPa]※3 3～6
  • ※1최소 대응 space：인접 회로 간의 space
  • ※2최소 접속 면적의 σ치 관리에 관해서는 제품별로 문의하시기 바랍니다.
  • ※3본 압착 압력: COG 탑재 시의 압력은 bump 총 면적으로 산출
    FOG, FOB, FOF 탑재 시의 압력은 압착 면적으로 산출

사용 예

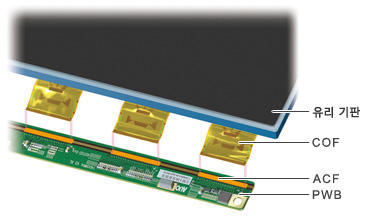

대형 FPD의 Rigid 기판(PWB)과 필름재(COF)의 전극 접속에 적합.

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
