열전도 시트

열전도 시트 표준 타입

신속하게 방열 부품에 열을 전달하는 뛰어난 열전도율과 유연성을 겸비한 실리콘계 열전도 시트.

  • 품번
    GX30000DS series
  • 특징
    • 열전도율:3.5 W/m·K, 경도:40(Shore OO)
    • 뛰어난 유연성을 지니며, 열전도성이 뛰어나서 신속하게 방열부에 열을 전달한다.
    • 낮은 점착층과 메인 열전도층, 비점착층의 3층 구조에 의해 작업성, 복귀성이 뛰어나다.
    • 비점착층은 오일 브리드를 발생시키기 쉬운 요철면과의 접촉에도 적합하다.
    • 저분자 실록산 가스의 휘발이 적어 장기간 사용해도 기판 등의 접점 장애가 쉽게 일어나지 않음.
    • 높은 난연성이 있고, halogen-free.

제품 일람표

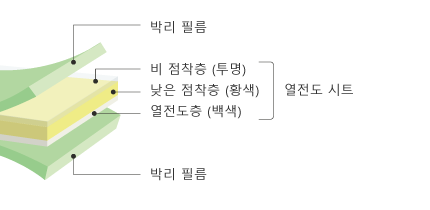

제품 구조

사양

품번 GX30000DS series 비고
주성분 실리콘 -
황색/백색 -
시트 대응 두께(mm) *1 ≧ 1.5
0.5 단위
-
경도 *2 < 40 Shore OO
ASTM D2240
열전도율(W/m·K) 3.5 벌크 열전도율로써의 계산치
난연성 - -
  • *1박리 필름은 제외 열전도 시트 만 두께
  • *2시트를 10mm이상 적층 하여 측정

IC 칩이나 LED 기판, 전원 주위의 열 대책 용도에 적합.

열저항-압력, 압축률-압력

시험 조건

시료 면적:3.14cm2
측정 환경:23°C±5°C 60%±20%RH
열전도 시트 온도:55°C
열저항 단위:°C・cm2/W

시험 결과

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
