표면 실장형 퓨즈

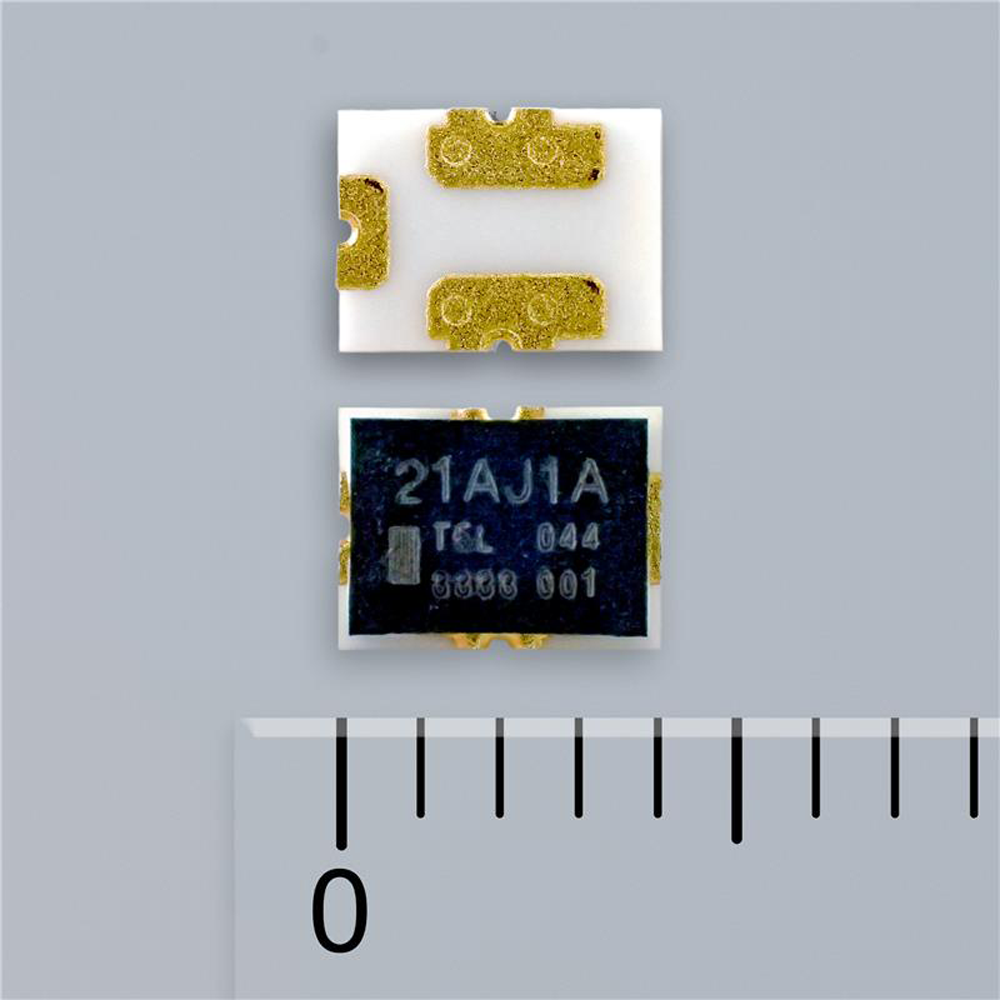

21A (소형) SFJ 시리즈 셀프 컨트롤 프로텍터 (SCP)

스마트폰, 노트북 등의 리튬 이온 배터리에 적합하다.

  • 품번
    SFJ-0421A
  • 특징
    • 세계 최박 ※1 0.58mm의 저배화를 실현. 소형·박형을 필요로 하는 기기에 적합하다.
    • 과충전(과전압)과 과전류로부터 리튬이온 배터리를 보호.
    • 과충전 시 가용체(fuse element)가 용단되어 회로를 차단함과 동시에, 히터에의 통전도 정지시킴.
    • 가용체 (fuse element) 바로 밑에 히터를 배치함으로써 우수한 차단 특성을 발휘.
    • 구성 재료를 재검토해 제품 전체로서 무연 ※2 화를 실현.
      ※1 리튬 이온 배터리의 2차 보호를 위한 표면 실장형 퓨즈 로서 세계 최박(2026년 1월 5일 시점, 당사 조사)
      ※2 유럽의 유해 물질의 사용 제한인 RoHS 지령에서는 납 함유량 1,000ppm 이하의 상태를 무연으로 정의하고 있습니다.

사양

품번 SFJ-0421A
배터리 팩 직렬 셀 수 1 셀
정격 전류 (A) 21
최대 정격 전압 (VDC)※1 10
최대 차단 전류 (A) 50
동작 전압 범위 (V) 3.8 ~ 4.8
히터 저항 (Ω) 0.68~1.00
퓨즈부 저항 (mΩ) 1.1
크기 (mm)※2 4.0 x 3.0 x 0.58 (아래 그림 참조)
  • ※1 퓨즈부에서 차단할 수 있는 전압의 최대치입니다. 히터부의 동작 전압이 아니므로 주의하십시오.
    UL인증 취득：File No.E167588
    TUV인증 취득：Certificate No.J9650637
    RoHS : 적합
  • ※2 공차의 기재가 없는 값은 공칭값입니다.

<권장 랜드 치수>

권장 치수이며 실장 품질을 보장하는 것은 아닙니다.
실제로 귀사의 설계 지침에 입각하여 검증하시기 바랍니다.

사용 예

스마트폰, 노트북 등의 리튬 이온 배터리에 적합하다.

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
