표면 실장형 퓨즈

12A PSJ 시리즈 파워 커런트 프로텍터 (PCP)

4.0x3.0x0.58mm의 소형화(PCP시리즈에서 최소)를 실현. 소형, 얇은 모바일 기기 등에 적합하다.

  • 품번
    PSJ-020012A
  • 특징
    • 0.58mm의 저배화에 의해, 소형·박형을 필요로 하는 기기에 적합하다.
    • 과전류로부터 전자 기기를 덮는 표면 실장형 퓨즈.
    • 구성 재료를 재검토해 제품 전체로서 무연 ※ 화를 실현.
      ※ 유럽의 유해물질 사용 제한인 RoHS 지령에서는 납 함유량 1,000ppm 이하 상태를 Pb-free으로 정의하고 있습니다.

사양

품번 PSJ-020012A
정격 전류 (A) 50
최대 정격 전압 (VDC) 20
최대 차단 전류 (A) 80
퓨즈부 저항 (mΩ) 1.7

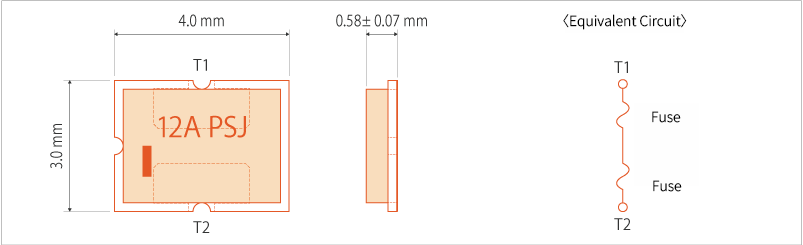

크기 (mm)※ 4.0 x 3.0 x 0.58 (아래 그림 참조)
  • UL 인증 취득 : File No.E167588
    TUV 인증 취득: Certificate No.50384089
    RoHS 지침: 적합
  • ※ 공차의 기재가 없는 값은 공칭값입니다.
fuse-chart-PSJ-020012A

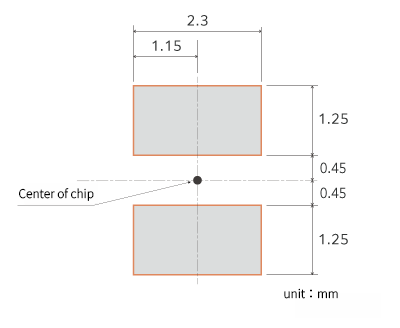

<권장 랜드 치수>

PTA-036100

권장 치수이며 실장 품질을 보장하는 것은 아닙니다.
실제로 귀사의 설계 지침에 입각하여 검증하시기 바랍니다.

사용 예

노트북 컴퓨터, 무선 전동 공구, 축전지, 전동 어시스트 자전거, 전동 바이크 등의 리튬이온 배터리에 적합.

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
