단면 테이프

실드용 도전성 단면 점착 테이프

정전기 대책 및 EMI 실드 용도에 적합.

  • 품번
    ALB7620
  • 특징
    • 테이프 두께가 약 55μm로 얇기 때문에 제품의 박형화에 기여.
    • 전자기기 내에서의 빛 반사를 고려한 흑색(광택 제거) 타입을 라인업.
    • 재작업 시 접착 잔여물도 적어 작업성이 우수하다.

제품 구조

사양

품번 ALB7620
주성분 흑색 도전성 아크릴
기재 흑색 도전성 복합 필름
색 광택 제거 흑색
테이프의 두께(µm) 약 55
박리 필름의 두께(µm) 38
접착력(N/25mm) ※1 12
표준 크기(폭x길이) 500mm×100m
전기저항(mΩ) ≦500
내 IPA성 양호(박리 없음)
보증 기간 (제조일 부터) 12개월
  • ※1180°박리 강도 측정치

사용 예

PC나 휴대전화 등의 모바일 기기 케이스 내의 차폐 용도로.

특성•시험 데이터

1.실드 효과

저항치 측정법

시료 제작 조건

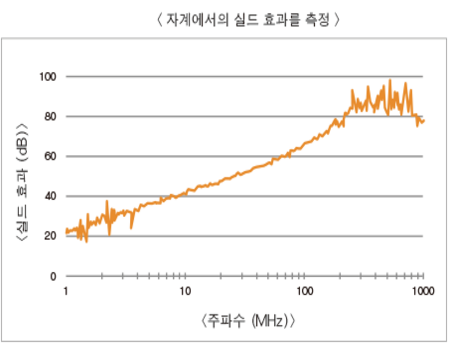

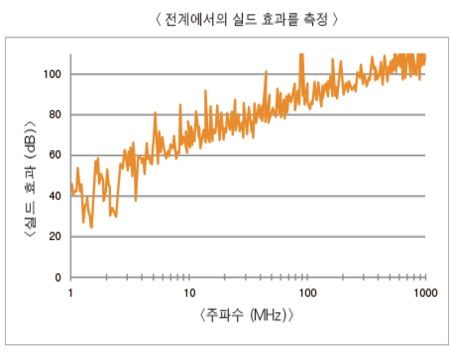

측정 방법：전자파 실드 효과 측정장치(KEC법)를 이용하여 자계 및 전계에서의 실드 효과를 측정.

시험 결과

(dB)

실드 효과 품번 측정 방법 주파수
30MHz 100MHz 300MHz
ALB7620 전계 74 88 96
자계 51 65 84

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
