表面贴装型保险丝

75A SFK系列 自动控制保护器(SCP)

适合于动力设备及高输出设备等装置。

  • 型号
    SFK-1275 / SFK-2075 / SFK-5075
  • 产品特性

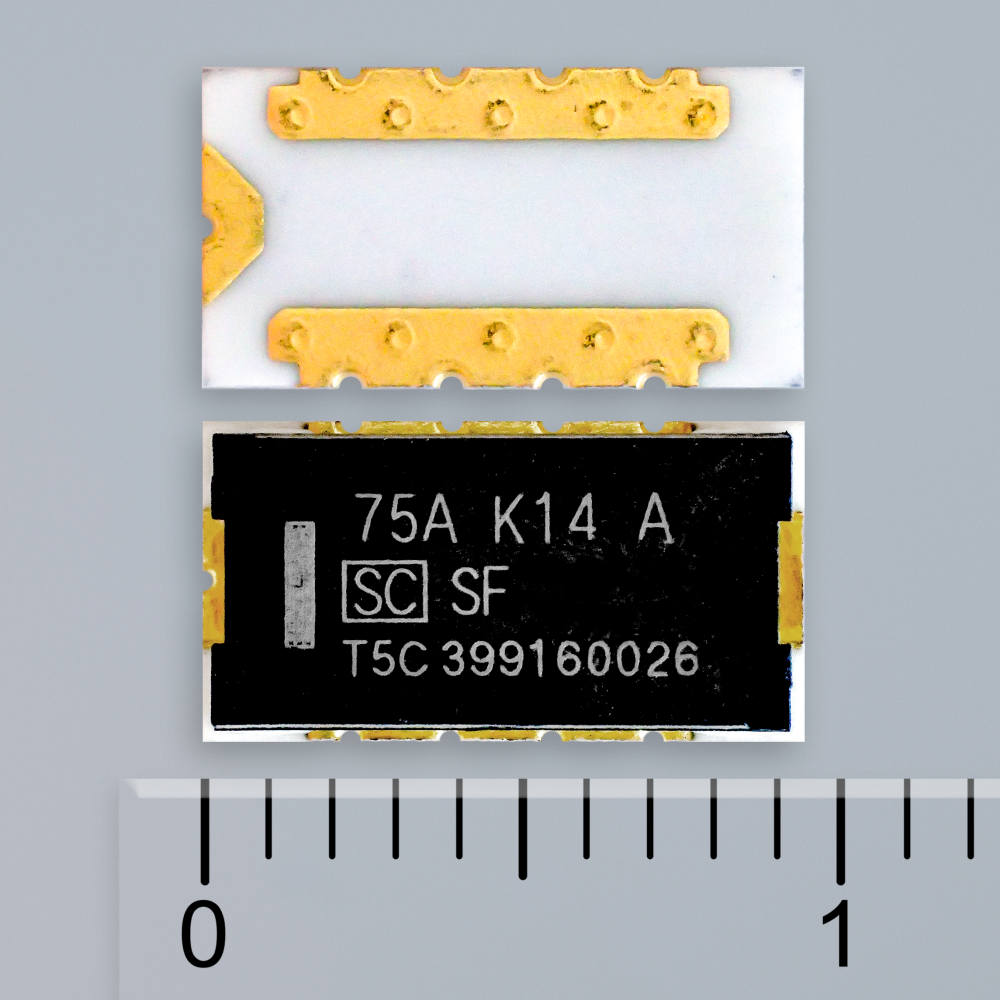

    • 作为能对应表面贴装（SMT）生产的产品，可以达到额定电流75A的规格。
    • 最多可支持14串电池组的产品。
    • 用于对锂电池进行过充电（过电压）及过电流保护。
    • 发生过充电时，保险丝将会被熔断，在切断电路的同时，也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFK-1275 SFK-2075 SFK-5075
电池组串数 3 串 5 串 12～14 串
额定电流 (A) 75
最大额定电压 (VDC)※1 62
最大阻断电流 (A) 200
动作电压范围 (V) 10.5 ～ 13.5 17.6 ～ 22.5 48.0 ～ 62.0
加热器电阻 (Ω) 1.83 ～ 2.75 5.10 ～ 7.70 38.50 ～ 57.40
保险丝组件电阻 (mΩ) 0.7

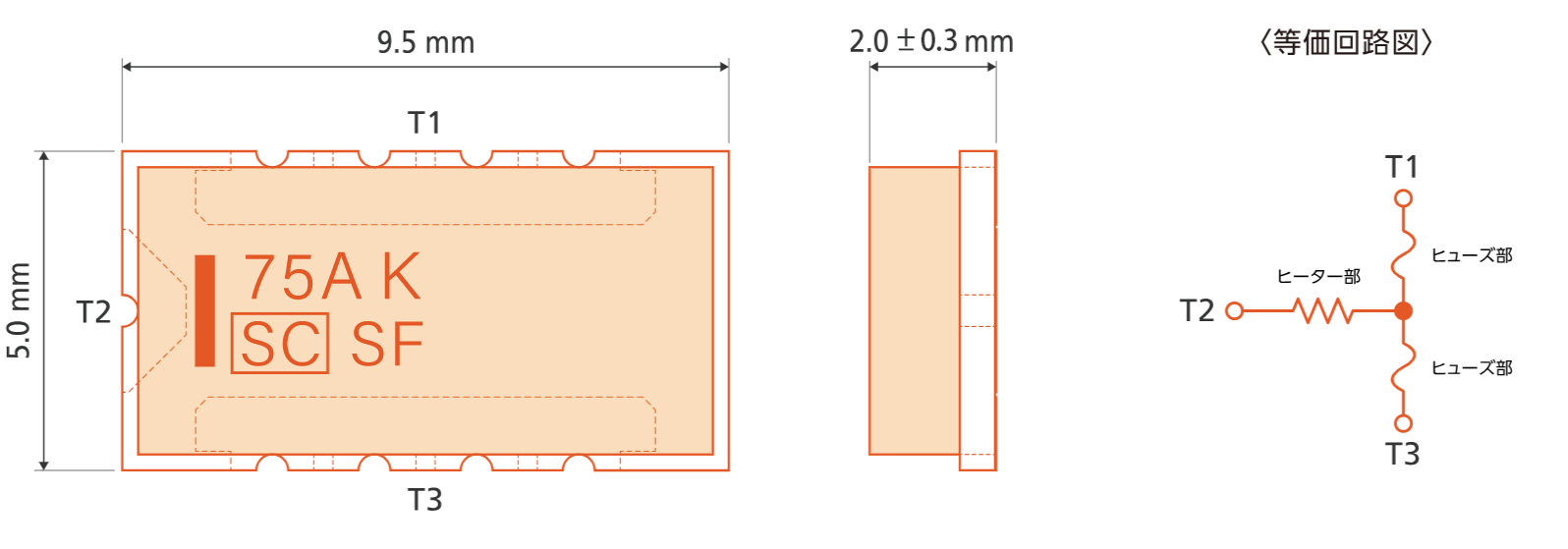

尺寸 (mm)※2 9.5 x 5.0 x 2.0 (参见下图表）
  • ※1 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证：File No.E167588
    取得TUV认证：Certificate No.J9650637
    RoHS指令：符合
  • ※2 无公差标注的数值为名义值。

<建议焊盘尺寸>


这仅是建议尺寸，并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

应用例

适合在无绳电动工具、蓄电池、电动助力自行车、电动摩托车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的，不能作为客户使用时的产品特性保证。使用时，请根据实际使用装置及被贴材料上的评价结果，在充分研究使用条件的基础上使用。
