IC 카드에의 도입 사례 | 이방성 도전 필름(ACF)
- IC 칩의 전기적 연결 신뢰성을 향상시키는 저온 실장 솔루션
- 덱세리얼즈의 이방성 도전 필름(ACF)은 뛰어난 접속 신뢰성으로 각종 카드에의 IC칩의 실장을 가능하게 합니다. 비접촉형 카드에 생체인증 기능 부여 등 차세대 IC 카드의 보급과 고신뢰성화에 기여합니다.
이 제품의 정보 보기
애플리케이션에 적용
IC 칩의 안정적인 연결

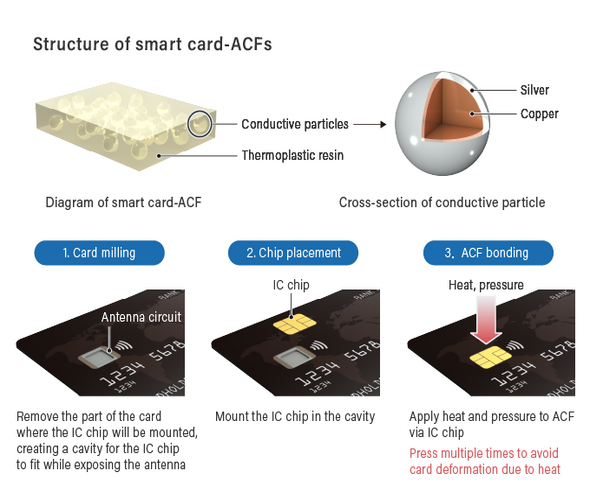

IC 카드용 ACF는 카드용으로 개발된 넓은 접속면을 가지는 필름형의 도전 접착제 입니다. IC 칩과 회로의 접착 면적을 크게 확보할 수 있기 때문에, 안정된 접속 신뢰성을 실현할 수 있습니다.
생체 인증 기능의 탑재를 실현하여 카드의 보안을 향상
지문 인증 센서로 이어지는 단자가 복수 있는 생체 인증 카드에 대해, 필요 형상으로 가공한 ACF를 열압착시킴으로써, 「복수 회로에의 접속」과 「모듈의 고정」을 동시에 실현.
"재료 비용" "설비 비용" 감소
카드용 칩 접속 설비가 있으면 즉시 도입하실 수 있으며, 또한 접촉형/비접촉형의 2종류의 카드의 생산이 가능합니다. 기존의 납땜과 비교하여 솔더나 핫멜트 등을 사용하는 경우에 비해 전용 설비가 필요 없어 제조 비용을 절감할 수 있습니다.
제품 특성

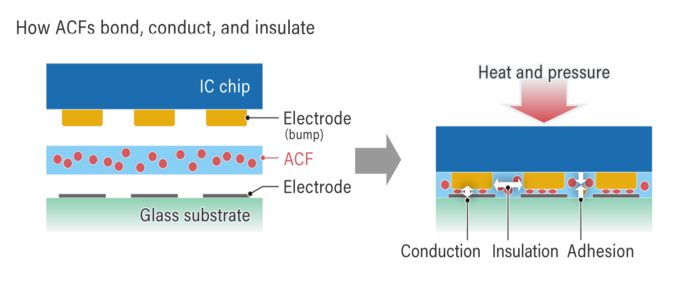

「접착」「도전」「절연」을 단체로 실현
수지 내부에 배치된 도전 입자에 의해, 단독으로 IC칩과 회로를 「접착」하면서 「도전」하는 것과 동시에, 인접하는 단자끼리의 「절연」을 실현합니다.
저온·단시간에의 압착
IC카드에의 실장에서는, 카드의 열변형을 방지하기 위해, 1회당의 압착은 0.5-1.5초 정도로 제한합니다. 연결에 충분한 열량을 줄 목적으로 이 압축을 2~4회 실시합니다.
