[개발품]노이즈 억제 열전도 시트 탄소섬유 타입
노이즈 억제 기능과 수직 방향으로 높은 열전도성을 겸비하여 1 장의 시트로 노이즈 대책과 열대책이 모두 가능한 열전도 시트
-
- 품번
- EX10000K3 series
-
- 특징
- 자성 분말을 배합하여 GHz 대역의 고주파 노이즈에 대해 높은 노이즈 억제 기능을 가진다. 또한, 수직 방향으로 20W/m・K의 높은 열전도율을 갖고 있어 5G 통신 등에 사용되는 고속 대용량의 정보처리를 담당하는 LSI의 열대책과 노이즈 대책에 적합.
제품 구조
사양
| EX10000K3series | 비고 | ||
|---|---|---|---|
| 특징 | 고 열전도, 노이즈 억제 | - | |
| 열전도율(W/m·K) | 20 | 벌크 열전도율로써의 계산치 | |
| 주성분 | 실리콘 | - | |
| 색 | 회색 | - | |
| 경도 | 40～60 | Shore OO ASTM D2240 |
|
| 시트 대응 두께(mm) | 0.5～4.0 | - | |
| 비중 | 4.1 | - | |
| 체적 저항률(Ω・cm) | 10 | JIS K7194 | |
| 비투자율µr″ | 1GHz | 1.8 | S파라미터법 |
| 2GHz | 2.1 | ||
- ※
박리 필름은 포함하지 않고 열전도 시트만의 두께 0.1mm 단위로 대응 가능
상기값은 제품 보증값은 아닙니다.
모바일, TV, PC, 무선 기지국, 기간 통신장치, 서버, 차재 애플리케이션 등, 고주파 노이즈가 발생하고 발열량이 큰 LSI 등의 노이즈 대책 및 방열 대책 용도

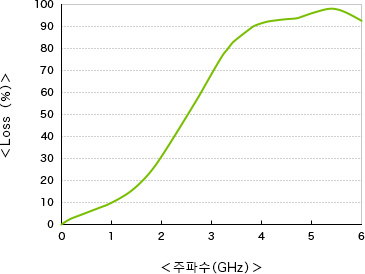

1.전도성 노이즈 억제 효과
시험 조건
-
- 시트 크기
- 20mm×20mm
-
- 두께
- 1.0mm
-
- 사용 기판
- MSL※기판
-
- 측정 환경
- 23℃±5℃ 60%±20%RH
-
- 측정기
- 네트워크 애널라이저
[MSL※위에 사방 2cm의 시트를 올려 놓고 S11,S21로부터 loss을 평가]
(※ Micro-strip line)

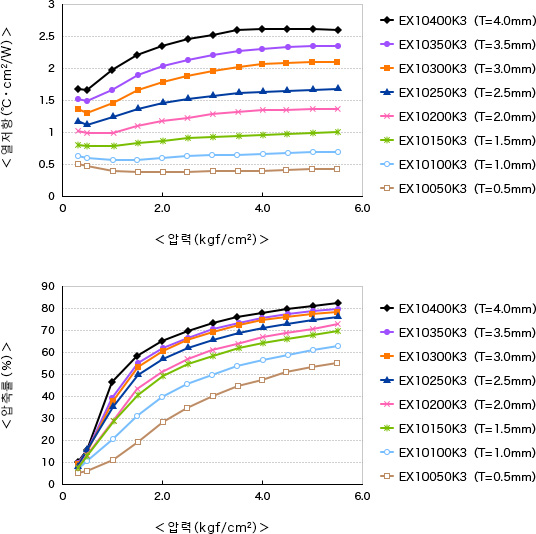

2.압력과 열저항, 압력과 압축률
시험 조건
-
- 시료 면적
- 3.14cm2
-
- 측정 환경
- 23℃±5℃ 60%±20%RH
-
- 설정 히터 전력
- 24W
-
- 열저항 단위
- ℃・cm2/W
주의
이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
