시공성과 재귀성을 향상시킨 열선 재귀 필름 Albeedo를 개발, 출하 개시
신제품
2017.01.10
덱세리얼즈 주식회사(대표이사 사장 Ichinose Takashi, Tokyo Shinagawa)는 기존 제품에 대비 시공성과 재귀성을 향상시킨 열선 재귀※1필름 Albeedo 'IRAVK700'을 개발하여 2016년 12월부터 출하를 개시했습니다.
열선 재귀 필름 Albeedo는 태양으로부터 나오는 근적외선(열선)을 위쪽으로 반사시키는 새로운 타입의 유리창용 투명 차열 필름입니다. 독자적으로 개발한 필름 내부의 열선 선택 반사막으로 햇빛에 포함된 가시광선은 그대로 실내로 투과시키고 열선만 골라 위쪽으로 반사시켜 지표로 향하는 열선을 감소시킵니다. Albeedo를 건물 유리창의 안쪽에 붙임으로써 유리창을 통해 들어오는 열선을 차폐시켜 실내의 온도 상승을 억제하고, 동시에 건물 주변의 열 환경을 개선하여 열섬 현상의 완화에 공헌합니다.

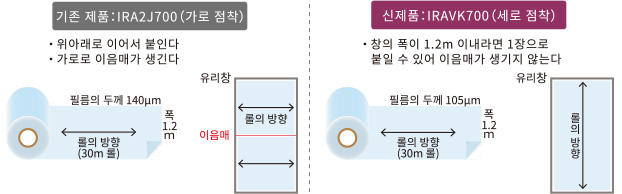

이번에 개발한 신제품은 기존 제품에 비해 시공성이 향상되었습니다. 일반적으로 유리창은 위아래로 긴 형태가 많기 때문에 롤 형태의 필름을 가로로 붙이는 타입이었던 기존 제품은 창의 높이에 맞추어 필름을 여러 장 이어서 붙여야만 했습니다. 이에 반해 신제품은 롤에서 뽑아 세로 방향으로 붙일 수 있기 때문에 위아래로 긴 창에 큰 사이즈로 붙일 수 있게 되었습니다. 창의 폭이 1.2m 이내이면 1장으로 붙일 수 있어 이음매가 생기지 않습니다. 필름의 두께도 기존 140µm 보다 35µm 얇아진 105µm으로 취급하기가 쉬워졌습니다. 또한, 점착제 층과 열선 선택 반사막을 메우는 수지층의 구성을 조정함으로써 시공 후에 유리창과 필름 사이에 남는 물의 건조성이 향상되는 것을 확인하였습니다.
기존 제품과 신제품의 부착 방법 비교

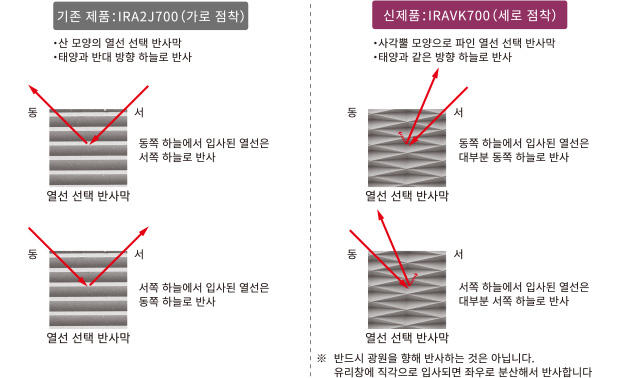

또한, 필름 내부의 열선 선택 반사막도 개선하여 열선이 태양에 더 가까운 방향으로 반사되도록 반사 지향성을 향상시켰습니다. 필름을 남향 창에 시공한 경우, 기존 제품에서는 산 모양의 반사막에 의해 동쪽 하늘에서 입사된 열선은 서쪽 하늘로, 서쪽 하늘에서 입사된 열선은 동쪽 하늘로 반사하였습니다. 그러나 신제품은 새로 개발한 사각뿔 모양으로 파인 반사막을 채택함으로써 동쪽 하늘에서 입사된 열선이 대부분 동쪽 하늘로, 서쪽에서 입사된 열선은 대부분 서쪽 하늘로 되돌아가도록 설계하였습니다.
열선 선택 반사막 입사면 확대도
당사는 지금까지 열선 재귀 필름 Albeedo 사업을 전개해 왔고, 이번에 추가로 후지타 산업 주식회사에 대한 ODM 생산(상대 브랜드로 제조·설계)을 개시하여 열선 재귀 필름 사업을 앞으로도 적극적으로 추진해 나갈 것입니다.
・Albeedo 및 그 로고는 당사의 상표입니다.
제품 사양
IRAVK700 (세로 점착) |
당사 기존 제품 (가로 점착) |
비고 | ||
---|---|---|---|---|
타입 | 안쪽 점착 전용 | 안쪽 점착 전용 | - | |
사이즈(폭×길이) | 1,200mm×30m | 1,200mm×30m | - | |
필름의 두께(µm) | 105 | 140 | - | |
접착력(N/25mm) | > 8 | > 10 | ISO 9050 | |
모든 입사 근적외선에 대한 근적외선 상방 반사율(%)※2 |
31 | 33 | - | |
차폐계수※3 | 0.61 | 0.61 | ASHRAE Standard 90.1 | |
일사 | 반사율(%) | 15 | 18 | ISO 9050 |
투과율(%) | 43 | 43 | ISO 9050 | |
흡수율(%) | 42 | 39 | ISO 9050 | |
가시광선 | 반사율(%) | 9 | 9 | ISO 9050 |
투과율(%) | 67 | 68 | ISO 9050 | |
자외선 투과율(%) | < 0.5 | < 0.5 | ISO 9050 | |
열관류율(W/m2・K)※4 | 5.8 | 5.8 | ISO 12567 |
위의 수치는 투명 플로트 유리(두께 3mm)에 붙인 경우의 실측치입니다.
ISO 9050에 의한 광학 특성은 표준 입사각으로 측정. 실제 태양광은 비스듬하게 입사되기 때문에 광학 특성이 다른 경우가 있습니다.
- ※1열선 재귀:위쪽에서 입사하는 열선을 위쪽에 반사하는 기능을 가리키며, 반드시 광원을 향해 반사하는 것은 아닙니다.
- ※2 필름을 연직으로 배치하고 근적외선이 상방 60도에서 입사되었을 때 수평면에서 상방으로 반사한 근적외선을 측정한 후 ISO 9050에 따른 중가계수를 곱해서 산출.
- ※3햇볕의 더위를 차단하는 효과를 보는 지표.
- ※4필름을 붙인 투명 플로트 유리의 단열 성능을 보는 지표.
본 기사의 내용은 발표 당시의 내용입니다.
현재 이 제품은 생산이 종료되어, 주문 및 샘플 제공이 불가능하오니 양해 부탁드립니다.
