CAMERA・SENSOR・HUD 카메라・센서・헤드업 디스플레이

차재향 카메라・센서용 솔루션
향후, 자동차의 자율 주행이 진화됨에 따라, 카메라・LiDAR등 센서가 더욱 더 중요한 역할을 담당할것으로 예상하고 있습니다.
그렇기에 센서에 있어서 정확도가 높은 센싱, 가혹한 환경에서도 안정적으로 동작하는 신뢰성, 이 2가지 사항이 고객들로부터 요구되어지는 중요한 사항으로 인식하고 있으며, 이러한 요구를 충족시키는 당사 제품군을 소개합니다.

헤드업 디스플레이(HUD)용 광학 솔루션
속도와 방향 지시 등의 고정 표시부터 차재 주변 정보를 센싱하여 운전자에게 위험 정보를 알리는 등 AR_HUD화가 진행되고 있습니다.
그에 따라 표시 화각이 커지는 경향인 한편, 소비 전력은 그대로 유지하면서 표시 휘도는 올리고 싶다거나 휘도 무라 저감을 요구하는 경향도 있습니다.
덱세리얼즈에서는, TFT LCD형 HUD용으로, 마이크로 렌즈를 이용한 확산 필름 「DMLA」를 개발. HUD 설계는 그대로 하되, 종래의 확산 필름을 대체함으로써 휘도 상승, 휘도 불균일 저감의 효과를 기대할수 있습니다.

카메라・센서 부품의
고 정밀도 고정

차재향 카메라 모듈은 차체의 진동, 태양광이나 외부 기온에 의한 온도 변화 등 가혹한 환경에서 사용되고 있습니다.
당사 덱셀리즈에서는 스마트폰 등 모바일 디바이스의 카메라 모듈 조립용 수지를 통해 축적한 기술 데이터를 응용하여 가혹한 사용 환경에 있는 차재향 카메라 모듈용 수지를 개발하였습니다.
Active Alignment나 Lens Barrel Fixing 등 CMOS 센서의 각 얼라인먼트 공법에 매치한 제품을 제안합니다.
고정밀 렌즈 마운트, 광학 노이즈 저감, 엣지 신호 처리, 안정 동작 등의 고정밀 센싱 실현을 돕습니다. 또한 시뮬레이션이나 테스트 인프라를 정비하고 있어 다양한 평가·해석이 가능합니다.

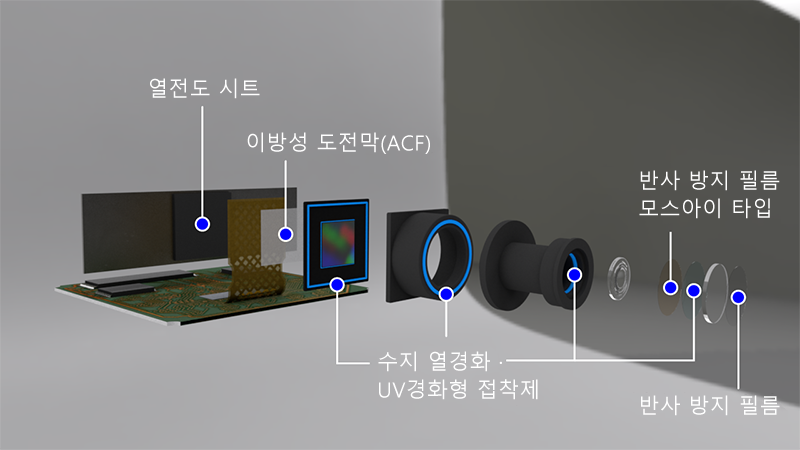

센싱 정밀도 향상과
가혹한 환경의 동작 신뢰성 추구

카메라 부품 고정밀 고정용 UV경화 수지는 광축 조정용으로 렌즈배럴/하우징고정, 하우징/기판고정에 사용하실 수 있는 고정밀 고정용 수지입니다.그 밖에 열 대책용 방열 시트(TIM), 광학 노이즈 제거가 가능한 반사 방지 코팅, Fine pitch 대응의 전기 접속이 가능한 커넥터 대체 이방성 도전막(ACF) 등을 소개합니다.

정밀 접합용 수지 열경화 · UV경화형 접착제

  • 정밀 접합
  • 액티브 얼라인먼트
  • 열경화 · UV경화

열전도 시트

  • 방열시트(TIM)
  • 고 열전도율
  • 절연타입
  • 유연성

이방성 도전막(ACF)

  • 커넥터 대체
  • 박형화, 공간 절약
  • Fine pitch 구현

반사 방지 필름 모스아이 타입

  • 미세 가공 기술
  • 모스 아이 구조
  • 저반사, 고투과
  • Ghost 경감

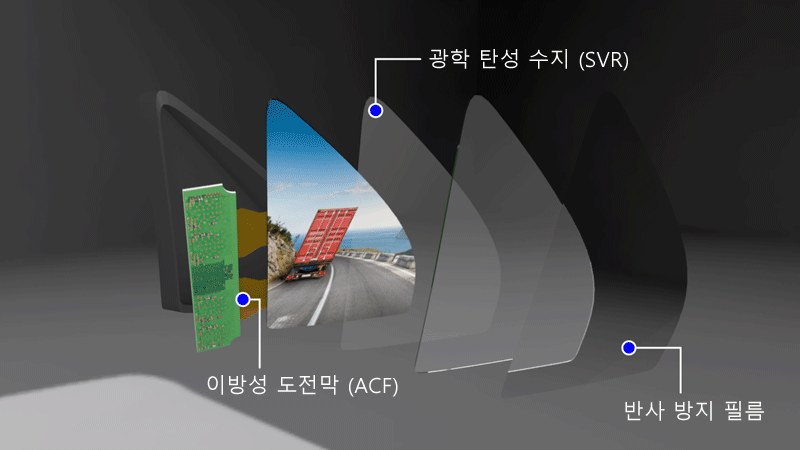

디지털 미러의 디스플레이 이형화와 고정밀화를 실현

사이드미러 부분에 카메라 영상을 차재 내 모니터에 나타나게 함으로써 날씨나 밝기에 의존하지 않고 보다 나은 정보를 운전자에게 전달합니다.
차재향으로 개발한 각도 의존이 적은 반사 방지 필름이나 이형 디스플레이에도 손실 없이 제조가 가능한 Jettable SVR, 고정밀 영상 전송에 필수적인 이방성 도전막(ACF)을 소개합니다.

반사 방지 필름

  • AG・AR
  • 반사율 0.01%
  • 각도 의존
  • 내찰상 · 방오성

이방성 도전막(ACF)

  • 이형 대응가능
  • 고화질 화면 대응
  • 곡면 대응 가능

Jettable SVR

  • Loss 삭감
  • 이형 대응
  • 시인성 향상

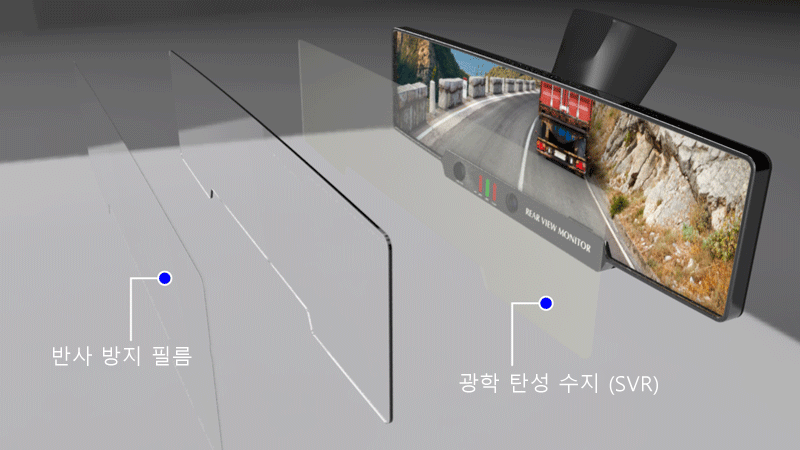

룸미러의 시인성 향상에 공헌

자동차 운전에 필수적인 백미러(룸미러)의 시인성을 향상시킴으로써 운전자에게 보다 나은 정보를 표시하고 안전에 기여합니다.

반사 방지 필름

  • AG・AR
  • 반사율 0.01%
  • 각도 의존
  • 내찰상 · 방오성

광학 탄성 수지(SVR)

  • Loss 삭감
  • 이형 대응
  • 시인성 향상

HUD(헤드업 디스플레이)

운전자가 시선 이동 없이 자동차 정보를 확인할 수 있어 운전 부하 경감이 기대되는 반면에 HUD는 표시부분이 외광의 영향을 받기 때문에 HUD 시인성 향상이 요구되고 있습니다.
덱셀리얼즈의 핵심 기술인 광학 설계와 미세 가공 기술을 이용하여 HUD용의 확산 필름 [확산 Micro lens Array]를 개발(2021년4월발표). HUD의 고 휘도화를 실현하면서 휘도 무라를 저감하고 보다 선명한 투영이 가능한 필름을 소개합니다.

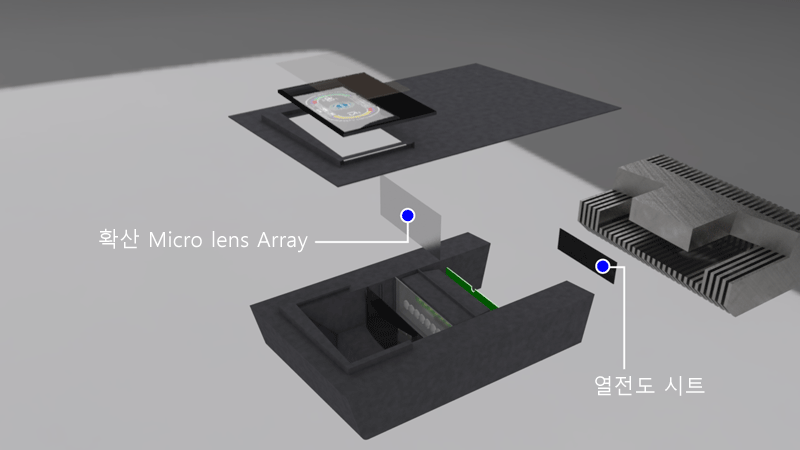

HUD 휘도 향상과 표시 휘도 무라의 저감

최적의 배광 특성이 되도록 설계된 Micro lens Array 구조가 빛을 TopHat 형태로 확산 배광 하므로 일반적인 확산필름에 비해 빛의 Loss가 적고 빛의 이용 효율이 향상되며 고휘도화를 실현합니다. 또 빛의 강도를 조정하기 쉽고, 휘도 무라를 저감할 수 있습니다.

확산 Micro lens Array

  • 고 휘도화
  • 휘도 무라 저감
  • HUD의 안전성

열전도 시트

  • 방열시트(TIM)
  • 고 열전도율
  • 절연타입
  • 유연성양립

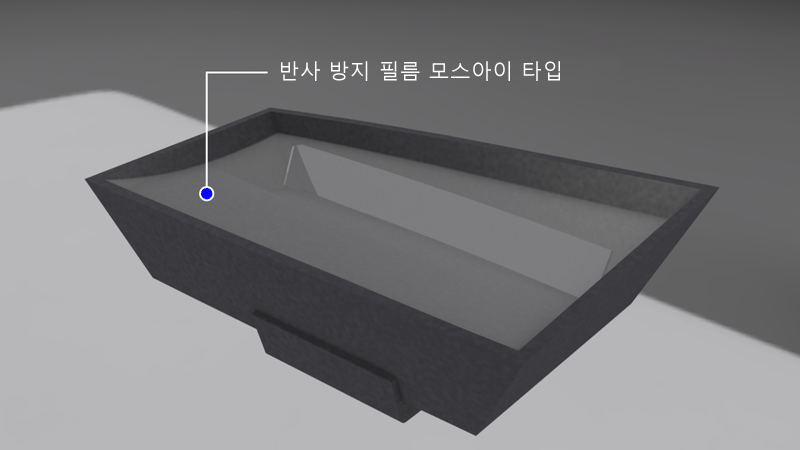

HUD의 이중상을 저감

나방의 눈 구조를 모방한 구조로 빛 반사를 극한까지 억제하는 필름을 HUD의 Glare trap 안쪽에 부착함으로써 높은 반사 방지 효과와 콘트라스트 향상을 실현합니다.

반사 방지 필름 모스아이 타입

  • 미세 가공 기술
  • 모스 아이 구조
  • 저반사, 고투과
  • Ghost 경감
