表面実装型ヒューズ

120A SFMシリーズ セルフコントロールプロテクター(SCP)

ねじ止め部品として交換が可能。動力系、高出力機器などに適す。

  • 型番
    SFM-12120 / SFM-14120 / SFM-20120 / SFM-30120 / SFM-40120
  • 特長
    • ねじ止め部品として、120A定格を実現。
    • 最大11セルまで対応できる製品ラインアップ。
    • 過充電(過電圧)と過電流からリチウムイオンバッテリーをまもる。
    • 過充電の際、ヒューズエレメントが溶断して回路を遮断すると同時に、ヒーターへの通電も停止する。
    • ヒューズエレメントの直下にヒーターを配置することにより、優れた遮断特性を発揮。

仕様

型番 SFM-12120 SFM-14120 SFM-20120 SFM-30120 SFM-40120
電池パック直列セル数 3 セル 4 セル 5 セル 6~7 セル 8~11 セル
定格電流 (A) 120
最大定格電圧 (VDC) ※ 50
最大遮断電流 (A) 300
動作電圧範囲 (V) 8.2 ~ 13.5 10.8 ~ 18.0 14.2 ~ 23.5 18.9 ~ 31.5 29.7 ~ 49.5
ヒーター抵抗 (Ω) 1.0 ~ 1.6 1.8 ~ 2.7 3.0 ~ 4.7 5.5 ~ 8.3 13.6 ~ 20.5
ヒューズ抵抗 (mΩ) 0.5

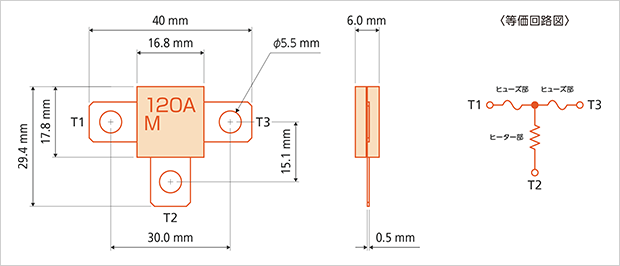

寸法 (mm) 40.0 x 29.4 x 6.0
  • ※ ヒューズ部で遮断できる電圧の最大値です。ヒーター部の動作電圧ではありませんのでご注意ください。
    UL認証取得:File No.E489967
    RoHS指令:適合

蓄電池、電動アシスト自転車、電動バイク、電気自動車などのリチウムイオンバッテリーに適す。

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
