表面実装型ヒューズ

10A/12A SFHシリーズ セルフコントロールプロテクター(SCP)

タブレットPCやノートPCなどのモバイル機器などに適す。

  • 型番
    SFH-0412 / SFH-0810 / SFH-1212 / SFH-1412
  • 特長
    • 過充電(過電圧)と過電流からリチウムイオンバッテリーをまもる。
    • 過充電の際、ヒューズエレメントが溶断して回路を遮断すると同時に、ヒーターへの通電も停止する。
    • ヒューズエレメントの直下にヒーターを配置することにより、優れた遮断特性を発揮。

仕様

型番 SFH-0412 SFH-0810 SFH-1212 SFH-1412
電池パック直列セル数 1 セル 2 セル 3 セル 4 セル
定格電流 （A） 12 10 12
最大定格電圧 （VDC） ※ 36
最大遮断電流 （A） 50
動作電圧範囲 （V） 4.0 ～ 7.0 4.0 ～ 9.0 7.4 ～ 13.8 10.5 ～ 19.6
ヒーター抵抗 （Ω） 1.4 ～ 2.4 1.7 ～ 2.6 5.5 ～ 9.1 11.0 ～ 18.4
ヒューズ抵抗 （mΩ) 2.4 2.7 2.4

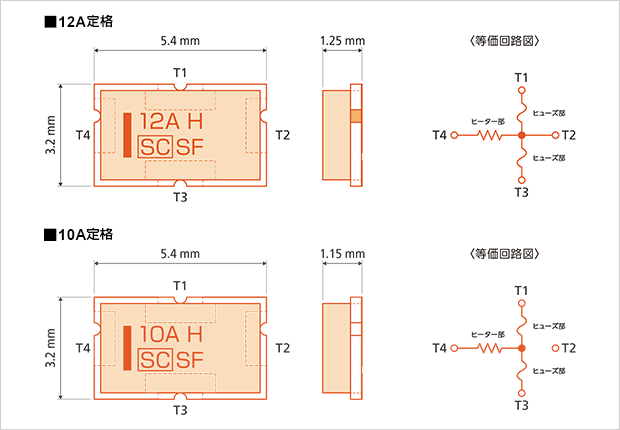

寸法 （mm） 5.4 x 3.2 x 1.25 5.4 x 3.2 x 1.15 5.4 x 3.2 x 1.25
  • ※ ヒューズ部で遮断できる電圧の最大値です。ヒーター部の動作電圧ではありませんのでご注意ください。
    UL認証取得：File No.E167588
    TUV認証取得：Certificate No.J9650637
    RoHS指令：適合
<推奨ランド寸法>

推奨寸法であり，実装品質を保証するものではありません。
実際に貴社の設計ガイドラインも踏まえて検証することをお願いいたします。

使用例

タブレットPC、ノートPC、コードレス電動工具、蓄電池、電動アシスト自転車、電動バイクなどのリチウムイオンバッテリーに適す。
