熱伝導シート

熱伝導シート アクリルタイプ

アクリルタイプでありながら優れた熱伝導率と柔軟性を持つ、非シリコーン系熱伝導シート。

  • 型番
    UX2001Dシリーズ
  • 特長
    • アクリルでありながら、硬度(Asker C) 10以下の柔軟性を持ち、耐久性に優れ、長期間、柔軟性を維持。また、熱伝導性に優れ、素早く放熱部に熱を伝える。
    • 基板などの接点障害の原因となる低分子シロキサンの発生がない。
    • 表層の低伸度非タック層により、作業性、リワーク性に優れる。
    • 高い難燃性を持ち、ハロゲンフリー。

製品一覧表

製品構造

仕様

型番 UX2001D-050 UX2001D-075 UX2001D-100
主成分 アクリル アクリル アクリル
アイボリー アイボリー アイボリー
シートの厚み(mm)※1 約 0.5 約 0.75 約 1.0
硬度(Asker C)※2 10以下 10以下 10以下
熱抵抗(°C・cm2/W)※3 4.8以下 5.3以下 5.7以下
熱伝導率(W/m·K) 1.5 1.5 1.5
圧縮率(%)※3 t=1mm 50 50 50
保証期間(製造日基点) 12ヶ月間 12ヶ月間 12ヶ月間
型番 UX2001D-125 UX2001D-150 UX2001D-200
主成分 アクリル アクリル アクリル
アイボリー アイボリー アイボリー
シートの厚み(mm)※1 約 1.25 約 1.5 約 2.0
硬度(Asker C)※2 10以下 10以下 10以下
熱抵抗(°C・cm2/W)※3 6.5以下 7.3以下 9.0以下
熱伝導率(W/m·K) 1.5 1.5 1.5
圧縮率(%)※3 t=1mm 50 50 50
保証期間(製造日基点) 12ヶ月間 12ヶ月間 12ヶ月間
  • UL認証取得 UX2001D-050, -075, -100, -125:File No.E63260 UL94 V-2, UX2001D-150, -200:File No.E63260 UL94 V-0
    ※1 剥離シート含まず、熱伝導シートのみの厚み
    ※2 熱伝導柔軟層の測定値
    ※3 圧縮荷重 98kPa以上の場合の熱抵抗および圧縮率

ICチップやLED基板、電源周りの熱対策用途に。

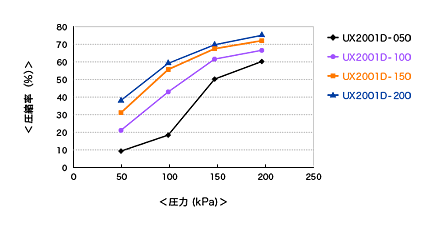

1.各圧力下での圧縮率


試料作成条件

試料サイズ:13mm x 9.5mm
測定環境:23°C±5°C 60%±20%RH
測定器:自社TIM測定装置
設定ヒーター電力:8W

試験結果

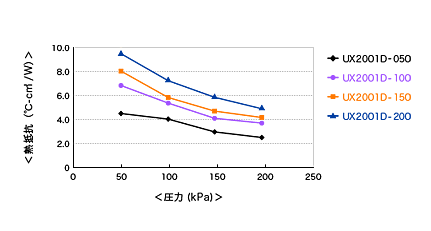

2.各圧力下での熱抵抗

試料作成条件

試料サイズ:13mm x 9.5mm
測定環境:23°C±5°C 60%±20%RH
測定器:ASTMD-5470に準拠、自社TIM測定装置
設定ヒーター電力:8W

試験結果

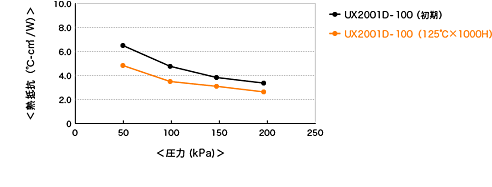

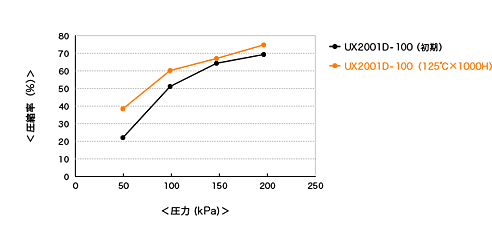

3.耐熱信頼性試験(圧縮率、熱抵抗)

試料作成条件

試料サイズ:13mm x 9.5mm
試験環境:恒温槽 125°C 無負荷放置
測定環境:23°C±5°C 60%±20%RH
測定器:ASTMD-5470に準拠、自社TIM測定装置
設定ヒーター電力:8W

試験結果

加速度劣化試験:125℃で1000時間のオーブンテスト時間は、55℃(周囲温度)で14年に相当。

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
