熱伝導シート

熱伝導シート 炭素繊維タイプ

垂直方向に極めて高い熱伝導性を持ち、LSIなどの発熱密度の高いデバイスの熱対策に適した熱伝導シート。

  • 型番
    EX10000F7シリーズ/EX20000C7シリーズ/EX20000C4Sシリーズ/EX20000C9シリーズ
  • 特長
    • 【EX10000F7シリーズ】
      高い柔軟性を有し、スマートフォンのアプリケーションプロセッサ(AP)や通信基地局用設備で使用されるLSIなどの高性能デバイスの熱対策に適する。
    • 【EX20000C7シリーズ】
      高い柔軟性と高い熱伝導性を有する。データサーバーやルーターで使用されるLSIなどの高性能デバイスの熱対策に適する。
    • 【EX20000C4Sシリーズ】
      最も低熱抵抗で、薄さ0.3mmに対応でき、放熱グリス、コンパウンドなどの置き換えが可能。
    • 【EX20000C9シリーズ】
      高柔軟かつ低熱抵抗で、通信基地局などにおいて最も高消費電力なLSIの熱対策に適する。

製品構造

仕様

型番 EX10000F7
シリーズ
EX20000C7
シリーズ
EX20000C4S
シリーズ
EX20000C9
シリーズ
備考
特長 高柔軟 高柔軟 高熱伝導、
薄型
高熱伝導、
高柔軟
-
熱伝導率
(W/m·K)
30 35 40 40 バルク熱伝導率としての計算値
主成分 シリコーン シリコーン シリコーン シリコーン -
グレー グレー グレー グレー -
硬度 50~60 55~65 70~80 50~60 Shore OO
ASTM D2240
シートの対応
厚み(mm)
0.4~3.0 0.5~3.0 0.3~0.5 0.5~3.0 -
比重 2.4 2.4 2.4 2.5 -
体積抵抗率
(Ω・cm)
10 10 10 10 JIS K7194
難燃性 V-0 V-0 V-0 V-0 UL94
File No.E63260
  • 上記値は製品保証値ではございません。
  • 剥離フィルムは含まず、熱伝導シートのみの厚み 0.1mm刻みで対応可能

<型番の構成>


モバイル、TV、PC、無線基地局、基幹通信装置、サーバー、車載アプリケーションなど、発熱量の大きいLSIなどの放熱対策用途

熱抵抗−圧力、圧縮率−圧力

試験条件

試料面積:3.14cm2
測定環境:23°C±5°C 60%±20%RH
設定ヒーター電力:24W
熱抵抗単位:°C・cm2/W

試験結果
【EX10000F7シリーズ】
【EX20000C7シリーズ】

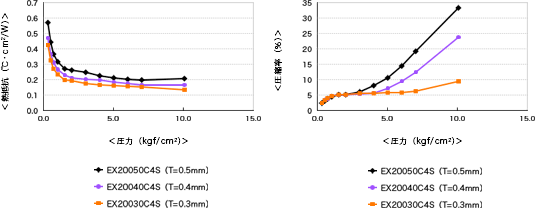

【EX20000C4Sシリーズ】
【EX20000C9シリーズ】

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
