両面テープ

熱伝導性両面粘着テープ

柔軟性があり、熱伝導性に優れる。

  • 型番
    UT6006W
  • 特長
    • 粘着剤塗工時に有機溶剤を使用しない環境にやさしいUV硬化型製法のため、環境への影響が少ない。
    • 熱伝導性能が高い。
    • 耐熱性に優れ、120°Cの環境下で使用可能。

製品一覧表

製品構造

仕様

型番 UT6006W ※2
主成分 アクリル
基材 基材レス
白色
テープの厚み(µm) 約 60
剥離フィルムの厚み (µm) 約 75 + 50
接着力(N/20mm) ※1 3
標準サイズ(幅x長さ) 480mm x 50mm
保証期間(製造日基点) 12ヶ月間
  • ※1 90°剥離強度測定値
    ※2 両面剥離フィルム付タイプ

ICとヒートシンクの接着など、熱伝導性能が要求される用途に。
LEDバックライトやLED照明器具のヒートシンク部位の固定用途に。

1.各種被着材に対する接着強度 (90°剥離強度)

試料作成条件

テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:40µmアルミ箔
[常温1日放置後、測定]

試験結果

(N/20mm)

90°剥離強度 型番 被着材
ステンレス ABS アルミ PI
UT6006W 3.0 2.3 2.3 2.2

2.各種被着材に対する接着強度 (180°剥離強度)

試料作成条件

テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:25µmPET
[常温1時間放置後、測定]

試験結果

(N/20mm)

180°剥離強度 型番 被着材
ステンレス ABS アルミ PI
UT6006W 3.1 1.1 0.8 1.3

3.各温度下での保持力

試料作成条件

被着材:ステンレス板(SUS304)
接着面積:25mm x 25mm
圧着条件:2kgローラー1往復
バッキング材:40µmアルミ箔
[常温1時間放置、各温度下で30分放置後、測定]
[1kg荷重での1時間後のズレ量(mm)を測定]

試験結果
ズレ(mm) 型番 測定温度
80°C 120°C
UT6006W 0.1 0.2

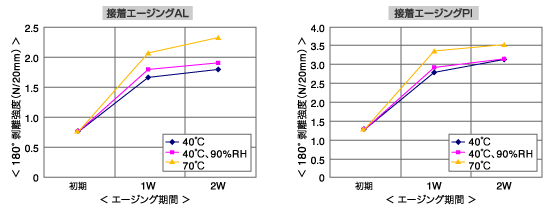

4.各環境下における接着強度の信頼性 (180°剥離強度)

試料作成条件

被着材:ステンレス板(SUS304)
テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:25µmPET
[常温1日放置、各環境下でエージング後、測定]

試験結果

(N/20mm)

180°剥離強度 型番 被着材 測定条件 測定時間
初期 1週間 2週間
UT6006W アルミ 40°C 0.8 1.7 1.8
40°C 90%RH 1.8 1.9
70°C 2.1 2.3
PI 40°C 1.3 2.8 3.2
40°C 90%RH 2.9 3.2
70°C 3.4 3.5

5.各温度下での接着強度 (180°剥離強度)

試料作成条件

被着材:ステンレス板(SUS304)
テープ幅:20mm
圧着条件:2kgローラー1往復
引張速度:300mm/分
バッキング材:25µmPET
[常温1日放置、各温度下で30分放置後、測定]

試験結果

(N/20mm)

180°剥離強度 型番 測定温度
-20°C 0°C 23°C 40°C 60°C 80°C
UT6006W 13.2 7.4 5.6 4.0 4.0 3.3

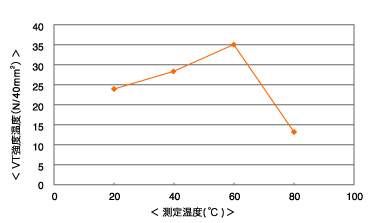

6.各温度下での接着強度 (VT剥離強度)

試料作成条件

接着面積:20mm x 20mm
被着材:アルミ板
圧着条件:常温プレス 294.3kPa x 10秒
引張速度:50mm/分
[常温1日放置、各温度下に30分放置後、測定]

試験結果

(N/40mm2)

VT剥離強度 型番 測定温度
23°C 40°C 60°C 80°C
UT6006W 24.1 28.2 35.0 13.1


7.電気特性1 (表面抵抗)

試料作成条件

測定電圧:500V
充電時間:60秒
初期値:23°C 65%RH 1日放置後、測定
耐湿後:60°C 90%RH 4日後、測定

試験結果
表面抵抗(Ω) 測定ポイント 測定条件
初期値 耐湿後
(1) 5.8 x 1012 3.4 x 109
(2) 2.5 x 1012 8.2 x 109
(3) 2.1 x 1012 13 x 1010
(4) 3.6 x 1013 8.5 x 1010

8.電気特性2 (絶縁破壊電圧、耐電圧)

試料作成条件

設定電流値:0.5mA
電圧上昇速度:約 0.1kV/秒 (手動)
設定電流値:0.5mA
判定:1分間絶縁を保つ電圧値を耐電圧とした。

試験結果
絶縁破壊電圧 実測値(kV) 2.4 耐電圧 実測値(kV) 1.8
絶縁破壊電圧(kV/mm) 40.0 耐電圧(kV/mm) 30.0

9.熱抵抗値、熱伝導率

試料作成条件

試験サイズ:20mm x 20mm
設定ヒーター電力:10W
圧着圧力:0.2MPa
[常温30分以上放置後、測定]

試験結果
熱抵抗(°C/W) 0.58
熱伝導率(W/(m・K)) 0.53
  • ※ 熱抵抗値から算出

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
