両面テープ

耐衝撃用両面粘着テープ

耐衝撃性と防水性に優れる。

  • 型番
    UT2600MLシリーズ
  • 特長
    • コアレイヤーにバルーン構造を持ち、応力緩和に優れ、高い耐衝撃性と防水性を実現。
    • スマートフォンの薄型化、表示部・ディスプレイパネルの狭額縁化に対応した細幅加工が可能。
    • PET基材によりリワーク性に優れる。

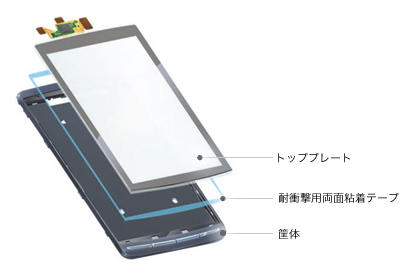

製品構造

仕様

型番 UT2620ML UT2620MLG UT2620MLB
主成分 アクリル アクリル アクリル
基材 PET基材 PET基材 PET基材
色 白 グレー 黒
テープの厚み(µm) 約200 約200 約200
剥離紙の厚み(µm) 約150 約150 約150
接着力(N/304mm2) ※1 175 201 162
防水仕様 IPX7 IPX7 IPX7
標準サイズ(幅x長さ) 450mm x 50m 450mm x 50m 450mm x 50m
保証期間(製造日基点) 12ヶ月間 12ヶ月間 12ヶ月間
  • テープ厚みは150～300µm内で50µm刻みでラインアップ。それ以外の厚みについてはご相談ください。
  • ※1プッシュ強度

使用例

耐衝撃性・防水を必要とするモバイル機器の窓枠固定、および筐体内の部品固定に適す。

特性・試験データ

1.耐衝撃性（落下試験）

耐衝撃性（落下試験（2））測定法

試料作成条件

被着材　　　：PC・ABS板 100mm x 50mm x 2mm
　　　　　　　PMMA板 50mm x 25mm x 2mm
テープサイズ：1mm x 50mm x 2 (100mm2)
測定環境　　：RT, 0℃
落下高さ　　：1.5m
荷　重　　　：300g

[サンプルを落下させ、テープの剥がれの有無を確認。測定環境に1時間放置後、取り出してすぐに落下させる。]

試験結果
耐衝撃性落下試験 型番 RT 0℃
UT2620ML ○ ○
UT2620MLG ○ ○
UT2620MLB ○ ○

  • ○：剥がれ無し

2.防水性

防水試験

試料作成条件

被着材　：ABS板 45mm x 65mm x1mm
　　　　　PMMA板 45mm x 65mm x 1mm
接着面積：40mm x 60mm x 1mm
測定条件：40℃（水中）にて水深10m相当加圧
[水没検知シールの滲みにて確認。 評価はIPX7相当以上。]

試験結果
防水試験 型番 30分 60分
UT2620ML ○ ○
UT2620MLG ○ ○
UT2620MLB ○ ○

3.接着強度（プッシュ試験）

接着強度（プッシュ試験）測定法

試料作成条件

被着材(1)：PC・ABS板 100mm x 50mm x 5mm（30mmФ穴あけ）
被着材(2)：印刷ガラス板 50mm x 50mm x 3mm
接着面積 ：2mm幅 40mm x 4本
圧着条件 ：2kgローラー1往復
測定環境 ：RT
プッシュ速度：20mm/分
[常温1時間放置後測定]

試験結果

(N)

プッシュ試験 型番
UT2620ML 175
UT2620MLG 201
UT2620MLB 162

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
