両面テープ

強力両面粘着テープ

さまざまな厚みバリエーションを持つ強力粘着テープ。

  • 型番
    UT1015BU
  • 特長
    • 粘着剤塗工時に有機溶剤を使用しないUV硬化型製法のため、環境への影響が少ない。
    • Gシリーズの約2倍の接着力(当社比)を持ち、プラスチックや金属面への接着に適す。
    • 高温度環境下での保持力に優れた接着性能を持つ。120°C の環境下で使用可能。

製品一覧表

製品構造

仕様

型番 UT1015BU
主成分 アクリル
基材 不織布
半透明
テープの厚み(µm) 約 150
剥離紙の厚み(µm) 約 130
接着力(N/20mm) ※1 27
標準サイズ(幅x長さ) 480mm x 50m
保証期間(製造日基点) 12ヶ月間
  • 90°剥離強度測定値

厚みに制約があり、かつ強力な接着強度を求められる箇所の接着用途に。
ネームプレート、フロントパネルなどの固定用途に。

1.各種被着材に対する接着強度 (90°剥離強度)

試料作成条件

テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:40µmアルミ箔
[常温1日放置後、測定]

試験結果

(N/20mm)

90°剥離強度 型番 被着材
SUS アルミ ABS PC アクリル
UT1015BU 27.2 28.0 16.8 27.7 12.6 14.0 16.0

2.各温度下での保持力

試料作成条件

被着材:ステンレス板(SUS304)
接着面積:25mm x 25mm
圧着条件:2kgローラー1往復
バッキング材:40µmアルミ箔
[ 常温1時間放置、各温度下で30分放置後、測定 ]
[ 1kg荷重での1時間後のズレ量(mm)を測定 ]

試験結果
ズレ (mm) 型番 測定温度
40°C 80°C 120°C
UT1015BU 0.2 0.8 1.0

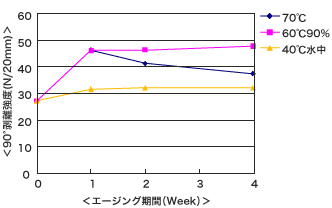

3.各環境下における接着強度の信頼性 (90°剥離強度)

試料作成条件

被着材:ステンレス板(SUS304)
テープ幅:20mm
圧着条件:2kgローラー1往復
引張速度:300mm/分
バッキング材:40µmアルミ箔
[各環境下でエージング、常温4時間放置後、測定]

試験結果

(N/20mm)

90°剥離強度 測定条件 経過時間
初期 1週間 2週間 4週間
耐熱性 70°C 27.2 46.4 41.2 37.5
耐湿熱性 60°C 90%RH 27.2 46.1 46.4 47.8
耐水性 40°C 水中 27.2 31.4 31.9 31.9


ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。

製品一覧表
