両面テープ

FPC用両面粘着テープ

FPC用。はんだリフローにも耐える。

  • 型番
    T4100/T4100WS/T4103
  • 特長
    • FPC裏打ち材料(PET、ポリイミド、ガラスエポキシなど)に適す。
    • はんだリフローに対応。リフロー通過後、粘着剤、剥離紙ともに劣化が少ない。
    • T4103は粘着層が薄く、薄型化に有効。

製品一覧表

製品構造

仕様

型番 T4100 T4100WS ※2 T4103
主成分 アクリル アクリル アクリル
基材 基材レス 基材レス 基材レス
半透明 半透明 半透明
テープの厚み(µm) 約 50 約 50 約 25
剥離紙の厚み(µm) 約 100 約 100 + 110 約 100
接着力(N/20mm) ※1 9 9 7
標準サイズ(幅x長さ) 500mm x 100m 500mm x 100m 500mm x 100m
保証期間(製造日基点) 12ヶ月間 12ヶ月間 12ヶ月間
  • ※1 180°剥離強度測定値(対ポリイミド)
    ※2 T4100WS は両面剥離紙付タイプ

FPC補強板固定の接着用途に。

1.接着強度 (180°剥離強度)

試料作成条件

被着材:ポリイミド フィルム
テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:25µmPET
[常温1時間放置後、測定]

試験結果

(N/20mm)

180°剥離強度 型番 接着力
G4100 9
G4103 7

2.リフロー前後の接着強度(180°剥離強度)

試料作成条件

被着材:ポリイミド フィルム
テープ幅:20mm
圧着条件:2kgローラー1往復
測定環境:23°C±5°C 60%±20%RH
引張速度:300mm/分
バッキング材:25µmポリイミド フィルム

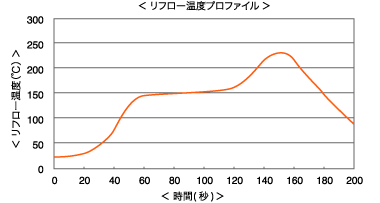

リフロー条件:下記温度プロファイル参照
[バッキング材(PI)に粘着テープを貼り、常態で1時間放置、剥離紙がついた状態でリフローを通した後、貼り合わせ測定]

試験結果

(N/20mm)

180°剥離強度 型番 測定条件
リフロー前 リフロー後
T4100 9 9
T4103 7 7


3.各温度下における保持力

試料作成条件

被着材:ステンレス板(SUS304)
接着面積:25mm x 25mm
圧着条件:2kgローラー1往復
バッキング材:25µmポリイミド フィルム
[常温1時間放置、各温度下で30分放置後、測定]
[1kg荷重での1時間後のズレ量(mm)を測定]

試験結果

(N/20mm)

ズレ(mm) 型番 測定温度
23°C 40°C 60°C 80°C 100°C
T4100 0 0.1 0.3 0.5 0.6
T4103 0 0 0.2 0.3 0.3

ご注意

この特性データは、当社の実施した評価結果に基づくものですが、お客さまのご使用時の製品特性を保証するものではありません。ご使用の際は、実際に使用される装置および被着材での評価結果に基づき、使用条件を十分ご検討の上、ご使用いただきますようお願いいたします。
