표면 실장형 퓨즈

15A SFH Series 셀프 컨트롤 프로텍터(SCP)

대전류 정격 모바일 기기 등에 적합.

  • 품번
    SFH-1215 / SFH-1415 / SFH-2015
  • 특징
    • 과충전(과전압)과 과전류로부터 리튬이온 배터리를 보호.
    • 과충전 시 가용체(fuse element)가 용단되어 회로를 차단함과 동시에, 히터에의 통전도 정지시킴.
    • 가용체 (fuse element) 바로 밑에 히터를 배치함으로써 우수한 차단 특성을 발휘.

사양

품번 SFH-1215 SFH-1415 SFH-2015
배터리 팩 직렬 셀 수 3 셀 4 셀 5 셀
정격 전류 (A) 15
최대 정격 전압 (VDC) 36
최대 차단 전류 (A) 50
동작 전압 범위 (V) 7.4 ~ 13.8 10.5 ~ 19.6 14.4 ~ 23.5
히터 저항 (Ω) 5.5 ~ 8.3 11.0 ~ 17.0 17.3 ~ 25.9
퓨즈부 저항 (mΩ) 2.2

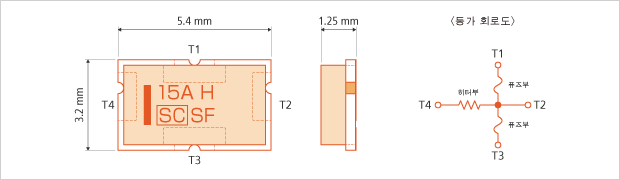

크기 (mm) 5.4 x 3.2 x 1.25
  • ※ 퓨즈부에서 차단할 수 있는 전압의 최대치입니다. 히터부의 동작 전압이 아니므로 주의하십시오.
    UL인증 취득:File No.E167588
    TUV인증 취득:Certificate No.J9650637
    RoHS : 적합
<권장 랜드 치수>

권장 치수이며 실장 품질을 보장하는 것은 아닙니다.
실제로 귀사의 설계 지침에 입각하여 검증하시기 바랍니다.

노트북 컴퓨터, 무선 전동 공구, 축전지, 전동 어시스트 자전거, 전동 바이크 등의 리튬이온 배터리에 적합.

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
