단면 테이프

실드용 도전성 단면 점착 테이프

정전기 대책 및 EMI 실드 용도에 적합.

  • 품번
    CU7636R
  • 특징
    • 35µm의 압연 동박에 도전성 점착제를 코팅하여 두께 방향의 도통이 가능.
    • 구부리거나 감기가 용이.

제품 일람표

제품 구조

사양

품번 CU7636R
주성분 도전성 아크릴
기재 압연 동박 약 35µm
구리
테이프의 두께(µm) 약 70
박리지의 두께(µm) 약 115
접착력(N/20mm) ※1 7
표준 크기(폭x길이) 500mm x 25m
저항치(Ω)(두께 방향) 0.07
보증 기간(제조일 부터) 12개월
  • UL인증 취득(UL510 No.EL178432)
    ※1 180°박리 강도 측정치

PC나 휴대전화 등의 모바일 기기 케이스 내의 차폐 용도로.

1.실드 효과

시료 제작 조건

측정 방법:전자파 실드 효과 측정장치(KEC법)를 이용하여 자계 및 전계에서의 실드 효과를 측정.

시험 결과

(dB)

실드 효과 품번 주파수
CU7636R 30MHz 100MHz 300MHz
69 73 50
70 90 96

2.각 온도 속에서의 접착 강도 (180°박리 강도)

시료 제작 조건

피착재:스테인레스 판(SUS304)
테이프 폭:20mm
압착 조건:2kg롤러 1왕복
측정 환경:23°C ±5°C 60%±20%RH
인장 속도:300mm/분

[상온에서 1일 방치, 각 온도에 30분 방치한 후에 측정]

시험 결과

3.내 열 에이징 특성 (180°박리 강도)

시료 제작 조건

피착재:스테인레스 판(SUS304)
테이프 폭:20mm
압착 조건:2kg롤러 1왕복
측정 환경:70°C
인장 속도:300mm/분

[70°C 에서 3~7일 열열화 후에 측정]

시험 결과

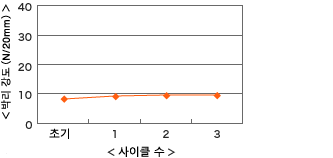

4.히트 사이클 시험 후의 접착 강도 (180°박리 강도)

시료 제작 조건

피착재:스테인레스 판(SUS304)
테이프 폭:20mm
압착 조건:2kg롤러 1왕복
측정 환경:23±5°C 、60±20%RH
인장 속도:300mm/분

[상온에서 1시간 방치 후에 아래의 히트 사이클 시험을 실시
-20°C x 3시간 ⇔ 25°C x 15분 ⇔ 70°C x 3시간 ⇔ 25°C x 15분을 1사이클로 해서 1~3사이클을 실시]

시험 결과

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
