양면 테이프

FPC용 본딩 시트

FPC의 보강재료(폴리이미드, PET, 유리 에폭시 등)나 단자판을 고정하기에 적합하고, 단시간 경화가 가능.

  • 품번
    D3410
  • 특징
    • 폴리이미드, 글라스 에폭시 면의 접착이 뛰어남.
    • 상온 보관이 가능하여 취급이 용이.
    • 열 프레스, 퀵 프레스, 오븐 베이킹 등의 공정에 적합.
    • 저온 단시간 경화로 공정 수 절감이 가능.

제품 일람표

제품 구조

사양

품번 D3410
주성분 NBR/에폭시
기재 기재 없음
갈색
테이프의 두께(µm) 약 35
박리 필름의 두께(µm) 약 38
박리지의 두께(µm) 약 115
접착력(N/10mm) ※1 14
표준 크기(폭x길이) 500mm x 100m
보증 기간(제조일 부터) 9개월
  • ※1 90°박리 강도 측정치(폴리이미드)
    권장 경화 조건:
    1.퀵 프레스(130~160°C , 1~2분, 0.5MPa)→오븐 큐어(80°C , 30분+160°C , 60분)
    2.프레스(160°C , 60분, 1MPa)

Solder reflow 등 열 이력을 받는 FPC에 보강판(글라스 에폭시, 폴리이미드 등)이나 단자판을 고정하는 용도에 적합.

1.각종 피착재에 대한 접착 강도 (90°박리 강도)

시료 제작 조건

피착재:글라스 에폭시, 폴리이미드
시험 폭:10mm
압착 조건:권장 조건을 사용(프레스기)
측정 환경:23°C ±5°C 60%±20%RH
인장 속도:50mm/분
보강재:CCL(=Copper Clad Laminate)

[상온에서 1시간 방치한 후에 측정]

시험 결과

(N/10mm)

90°박리 강도 품번 프레스 성형 퀵 프레스 성형
CCL/GE CCL/
폴리이미드
CCL/GE CCL/
폴리이미드
D3410 21 15 20 14

2.내solder reflow 특성

시료 제작 조건

피착재:폴리이미드
시험 폭10mm
압착 조건:권장 조건을 사용(프레스기)
측정 환경:23°C ±5°C 60%±20%RH
인장 속도:50mm/분
보강재:CCL(=Copper Clad Laminate)

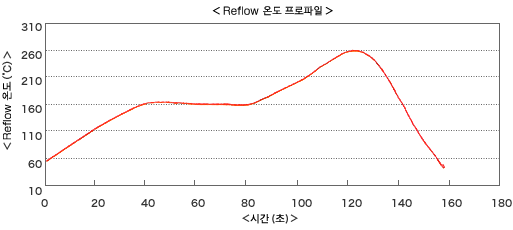

※아래의 온도 프로파일을 참조.

[상온에서 1시간 방치한 후에 측정]

시험 결과
내solder reflow 특성 품번 프레스 성형 퀵 프레스 성형
건조 후 solder reflow 건조 후 solder reflow
1/100/- 1/100/-
D3410 260°C pass 260°C pass
  • ※ 처리 조건: 처리 시간(h)/온도(°C)/습도(%)

주의

이 특성 데이터등은 당사에서 실시한 평가 결과에 기초한 자료이지만, 고객이 사용하실 때의 제품 특성을 보증하는 것은 아닙니다. 사용하실 때는 실제로 사용하실 설비 및 피착재를 이용한 평가 결과에 기초하여 사용 조건을 충분히 검토한 후 사용하시기 바랍니다.
