表面贴装型保险丝

5A(小型・薄型) SFR系列 自动控制保护器(SCP)

实现了1.8 x 2.7 x 0.75mm的小型化。可对应符合IEC产品安全规格的LPS设备。

  • 型号
    SFR-0405 / SFR-0805 / SFR-1205 / SFR-1405
  • 产品特性
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFR-0405 SFR-0805 SFR-1205 SFR-1405
电池组串数 1 串 2 串 3 串 4 串
额定电流(A) 5
最大额定电压 (VDC) ※ 36
最大阻断电流 (A) 50
动作电压范围 (V) 2.50 ~ 5.50 4.00 ~ 10.00 7.40 ~ 15.00 10.50 ~ 20.00
加热器电阻 (Ω) 1.25 ~ 2.05 3.85 ~ 5.35 10.80 ~ 18.20 21.70 ~ 36.30
保险丝组件电阻 (mΩ) 5.3

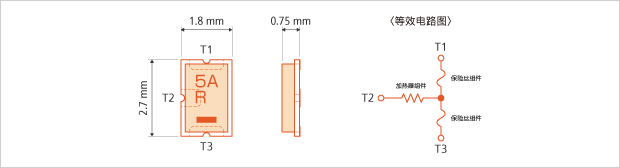

尺寸 (mm) 1.8 x 2.7 x 0.75
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。


适用于平板电脑、笔记本电脑、路由器、电缆调制解调器等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
