表面贴装型保险丝

120A SFM系列 自动控制保护器(SCP)

可使用螺丝安装及替换,适用於高输出功率设备。

  • 型号
    SFM-12120 / SFM-14120 / SFM-20120 / SFM-30120 / SFM-40120
  • 产品特性
    • 用螺丝安装,额定电流达到120A。
    • 最多可支持11串电池组的产品。
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFM-12120 SFM-14120 SFM-20120 SFM-30120 SFM-40120
电池组串数 3 串 4 串 5 串 6~7 串 8~11 串
额定电流(A) 120
最大额定电压 (VDC) ※ 50
最大阻断电流 (A) 300
动作电压范围 (V) 8.2 ~ 13.5 10.8 ~ 18.0 14.2 ~ 23.5 18.9 ~ 31.5 29.7 ~ 49.5
加热器电阻 (Ω) 1.0 ~ 1.6 1.8 ~ 2.7 3.0 ~ 4.7 5.5 ~ 8.3 13.6 ~ 20.5
保险丝组件电阻 (mΩ) 0.5

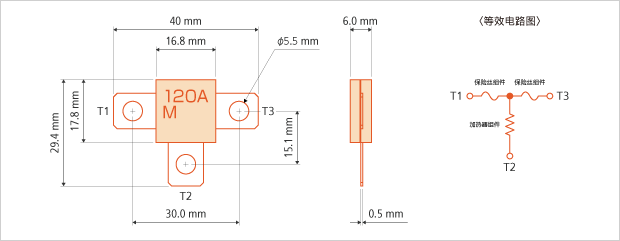

尺寸 (mm) 40.0 x 29.4 x 6.0
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E489967
    RoHS指令:符合

适合在蓄电池、电动助力自行车、电动摩托车、电动汽车等的锂离子电池上使用。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
