表面贴装型保险丝

30A SFK系列 自动控制保护器(SCP)

适合于动力设备及高输出设备等装置。

  • 型号
    SFK-0630 / SFK-1230 / SFK-1830 / SFK-3030 / SFK-4030
  • 产品特性
    • 作为能对应表面贴装(SMT)生产的产品,可以达到额定电流30A的规格。
    • 最多可支持14串电池组的产品。
    • 用于对锂电池进行过充电(过电压)及过电流保护。
    • 发生过充电时,保险丝将会被熔断,在切断电路的同时,也停止向加热电阻器通电。
    • 保险丝正下方配置加热电阻器,可使保险丝迅速切断。

规格

型号 SFK-0630 SFK-1230 SFK-1830 SFK-3030 SFK-4030
电池组串数 1~2 串 3 串 4~5 串 6~9 串 10~14 串
额定电流(A) 30
最大额定电压(VDC) /
最大阻断电流 (A)
80/80(UL/TUV)
62/300(UL)
动作电压范围 (V) 4.0 ~ 9.6 8.4 ~ 19.1 10.5 ~ 23.5 20.2 ~ 46.3 28.0 ~ 62.0
加热器电阻 (Ω) 0.8 ~ 1.2 3.2 ~ 5.2 4.8 ~ 8.0 18.8 ~ 31.2 40.0 ~ 60.0
保险丝组件电阻 (mΩ) 1.3

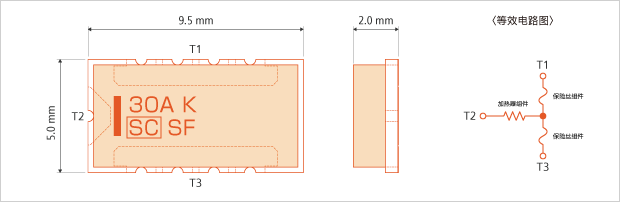

尺寸 (mm) 9.5 x 5.0 x 2.0
  • 保险丝组件可阻断的最大电压值。请注意并非加热器组件的动作电压。
    取得UL认证:File No.E167588
    取得TUV认证:Certificate No.J9650637
    RoHS指令:符合

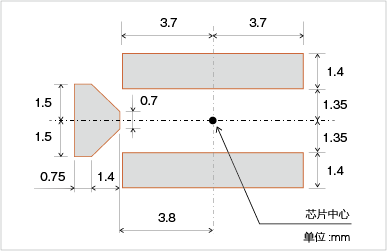

<议焊盘尺寸>


这仅是建议尺寸,并不保证贴装质量。

请实际结合贵公司的设计指南进行验证。

适用于笔记本电脑、DC/DC转换器、无线电动工具、蓄电池、电力辅助自行车、电动自行车、电动汽车等锂离子电池。

注意

该特性数据是基于本公司的评价结果得出的,并不是对客户使用时的产品特性作出的保证。使用时,请根据实际使用装置及被贴材料上的评价结果,在充分研究使用条件的基础上使用。
